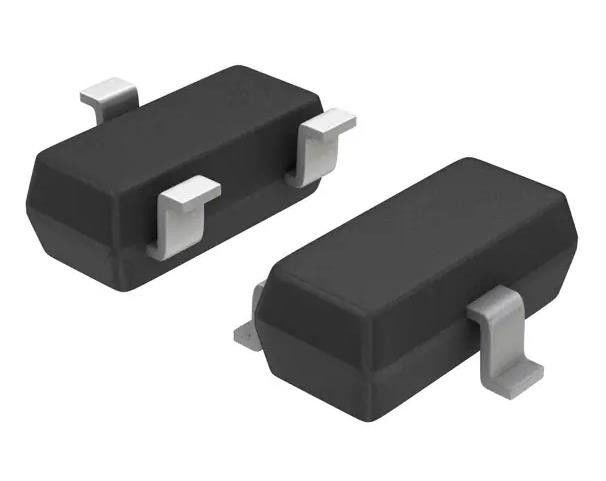

SZMMBZ27VCLT1G 38V Grampos 1A Ipp Tvs Diodo de superfície montado SOT-23-3 (TO-236)
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SZMMBZ27VCLT1G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo: | zener | Canais unidirecionais: | 2 |
|---|---|---|---|
| Tensão - Isolamento Reverso (Típico): | 22 V | Tensão - Quebra (Min): | 25.65V |
| Tensão - apertando (máximo) @ a IPP: | 38V | Corrente - Pico de Pulso (10/1000µs): | 1A |
| Potência - Pico de Pulso: | 40W | Aplicações: | Automóveis |
Descrição de produto
SZMMBZ27VCLT1G 38V Grampos 1A Ipp Tvs Diodo de superfície montado SOT-23-3 (TO-236)
Especificações deSZMMBZ27VCLT1G
| TÍPO | Descrição |
| Categoria | Proteção de circuitos |
| Supressores de tensão transitória (TVS) | |
| Diodos TVS | |
| Mfr | semi- |
| Série | Automóveis, AEC-Q101 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo | Zener |
| Canais unidirecionais | 2 |
| Voltagem - Paragem em reverso (tipo) | 22 V |
| Voltagem - ruptura (min) | 25.65V |
| Voltagem - Prensagem (máximo) @ Ipp | 38 V |
| Corrente - Pico de pulso (10/1000μs) | 1A |
| Potência - Pulsão máxima | 40 W |
| Proteção da linha de alimentação | - Não, não. |
| Aplicações | Automóveis |
| Capacidade @ Frequência | - |
| Temperatura de funcionamento | -55°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | TO-236-3, SC-59, SOT-23-3 |
| Pacote de dispositivos do fornecedor | SOT-23-3 (TO-236) |
| Número do produto de base | SZMMBZ27 |
Características doSZMMBZ27VCLT1G
• O pacote SOT-23 permite duas configurações unidirecionais separadas ou uma configuração bidirecional única
• Faixa de tensão de ruptura Zener padrão − 15 V, 27 V, 39 V
• Potência máxima − 40 W @ 1,0 ms (Bidireccional), por forma de onda da Figura 5
• Classificação ESD de classe 3B (acima de 16 kV) por modelo do corpo humano
• Classificação ESD de IEC61000−4−2 Nível 4, ±30 kV Descarga de contacto
• Baixo vazamento < 100 nA
• Classificação de inflamabilidade: UL 94 V−O
• Prefixo SZ para aplicações automotivas e outras que exijam requisitos únicos de alteração de local e controlo; AEC-Q101 Qualificado e com capacidade PPAP
• Dispositivos livres de Pb
Aplicações deSZMMBZ27VCLT1G
Estes diodos de silício zener monolíticos duplos são concebidos para aplicações que exigem uma capacidade de protecção.máquinas de negóciosO seu projeto de cátodo comum de dupla junção protege duas linhas separadas utilizando apenas um pacote.Estes dispositivos são ideais para situações em que o espaço do tabuleiro é premium.
Classificações ambientais e de exportação deSZMMBZ27VCLT1G
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.10.0080 |
