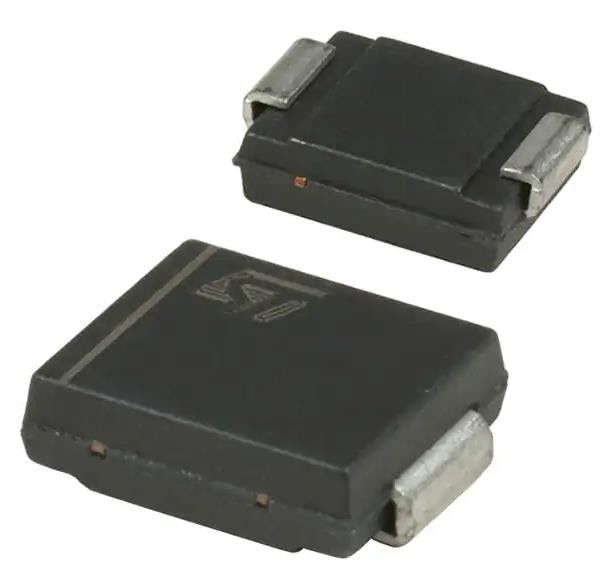

SM15T22AY 39.3V Grampos 254A (8/20μs) Ipp Tvs Diodo de superfície montado SMC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SM15T22AY |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo: | zener | Canais unidirecionais: | 1 |
|---|---|---|---|
| Tensão - Isolamento Reverso (Típico): | 18.8V | Tensão - Quebra (Min): | 20.9V |
| Tensão - apertando (máximo) @ a IPP: | 39.3V | Corrente - Pico de Pulso (10/1000µs): | 254A (8/20μs) |
| Potência - Pico de Pulso: | 1500 W (1,5 kW) | Proteção de linha elétrica: | - Não, não. |
| Aplicações: | Automóveis | Temperatura de funcionamento: | -40°C ~ 150°C (TJ) |
Descrição de produto
SM15T22AY 39.3V Grampos 254A (8/20μs) Ipp Tvs Diodo de superfície montado SMC
Especificações deSM15T22AY
| TÍPO | Descrição |
| Categoria | Proteção de circuitos |
| Supressores de tensão transitória (TVS) | |
| Diodos TVS | |
| Mfr | STMicroelectrónica |
| Série | Automóveis, AEC-Q101, SM15TY, TRANSILTM |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo | Zener |
| Canais unidirecionais | 1 |
| Voltagem - Paragem em reverso (tipo) | 18.8V |
| Voltagem - ruptura (min) | 20.9V |
| Voltagem - Prensagem (máximo) @ Ipp | 39.3V |
| Corrente - Pico de pulso (10/1000μs) | 254A (8/20μs) |
| Potência - Pulsão máxima | 1500 W (1,5 kW) |
| Proteção da linha de alimentação | - Não, não. |
| Aplicações | Automóveis |
| Capacidade @ Frequência | - |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | DO-214AB, SMC |
| Pacote de dispositivos do fornecedor | SMC |
| Número do produto de base | SM15T22 |
Características doSM15T22AY
• Qualificado AEC-Q101
• Potência máxima dos pulsos: 1500 W (10/1000 μs) e 10 kW (8/20 μs)
• Faixa de tensão de parada de 5,8 V a 70 V
• Tipos unidirecionais e bidirecionais
• Corrente de baixa fuga: 0,2 μA a 25 °C e 1 μA a 85 °C
• Tj de funcionamento máximo: 150 °C
• Alta capacidade de potência a Tj max.: até 1250 W (10/1000 μs)
• Finalização de chumbo: revestimento de estanho mate
Aplicações deSM15T22AY
As séries SM15TY são concebidas para proteger os circuitos sensíveis dos automóveis contra as sobretensões definidas na norma ISO 7637-2 e contra as descargas eletrostáticas de acordo com a norma ISO 10605.
Classificações ambientais e de exportação deSM15T22AY
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.10.0080 |
