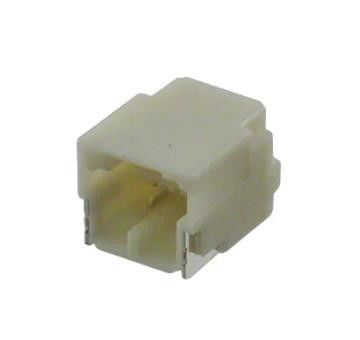

SM02B-NSHSS-TB ((LF) ((SN) Superfície do cabeçalho do conector montado ângulo direito posição 2
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SM02B-NSHSS-TB ((LF) ((SN)) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de conector: | Encabeçamento | Tipo de contacto: | Pin do homem |
|---|---|---|---|
| Passo - acoplando-se: | 0,039" (1,00 mm) | Número de posições: | 2 |
| Número de fileiras: | 1 | Estilo: | Cabografar da placa/fio |
| Encobrimento: | Encoberto - parede 4 | Terminação: | Solda |
Descrição de produto
SM02B-NSHSS-TB ((LF) ((SN) Superfície do cabeçalho do conector montado ângulo direito posição 2
Especificações deSM02B-NSHSS-TB ((LF) ((SN))
| TÍPO | Descrição |
| Categoria | Conectores, Interconectores |
| Conectores retangulares | |
| Cabeçalhos, alfinetes masculinos | |
| Mfr | JST Sales America Inc. |
| Série | NSH |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de conector | Título |
| Tipo de contacto | Pinhas masculinas |
| Pitch - acasalamento | 0.039" (1.00mm) |
| Número de posições | 2 |
| Número de linhas | 1 |
| Espaçamento de fileiras - acasalamento | - |
| Número de posições carregadas | Todos |
| Estilo | Tabela para Cable/Wire |
| Encosto de mortalha | Envolvido - 4 Parede |
| Tipo de montagem | Montar a superfície, ângulo reto |
| Rescisão | Soldagem |
| Tipo de fixação | Detentor de fecho |
| Duração do contacto - acasalamento | - |
| Duração do contacto - Post | - |
| Duração total do contacto | - |
| Altura do isolamento | 0.173" (4,40 mm) |
| Forma do contacto | - |
| Fim de contato - acasalamento | Cinza |
| Contacto de acabamento Espessura - acasalamento | - |
| Contacto final - Correio | Cinza |
| Material de contacto | Ligação de cobre |
| Material de isolamento | Polyamida (PA), Nylon |
| Características | Retenção da solda |
| Temperatura de funcionamento | -25°C ~ 85°C |
| Protecção de entrada | - |
| Classificação de inflamabilidade do material | UL94 V-0 |
| Cor de isolamento | Naturais |
| Câmbio de corrente nominal (Amp) | 1A |
| Nomenclatura de tensão | 50 V |
| Alturas de empilhamento combinadas | - |
| Contacto Espessura de acabamento - Post | - |
| Aplicações | - |
| Número do produto de base | SM02B-NS |
Características doSM02B-NSHSS-TB ((LF) ((SN))
● Estrutura de bloqueio segura
● Estrutura de fechadura de contato
● Prevenção da deformação por contato
● sons claros de cliques de envolvimento
Aplicações deSM02B-NSHSS-TB ((LF) ((SN))
1Este conector de baixa força de inserção permite uma operação de acoplamento mais fácil.O conceito básico da parte de contato deste conector é equivalente ao conector SHL comprovado de desempenho.
Classificações ambientais e de exportação deSM02B-NSHSS-TB ((LF) ((SN))
| Atributo | Descrição |
| Estatuto da RoHS | Compatível com a RoHS |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Nomenclatura | EAR99 |
| HTSUS | 8536.69.4040 |
