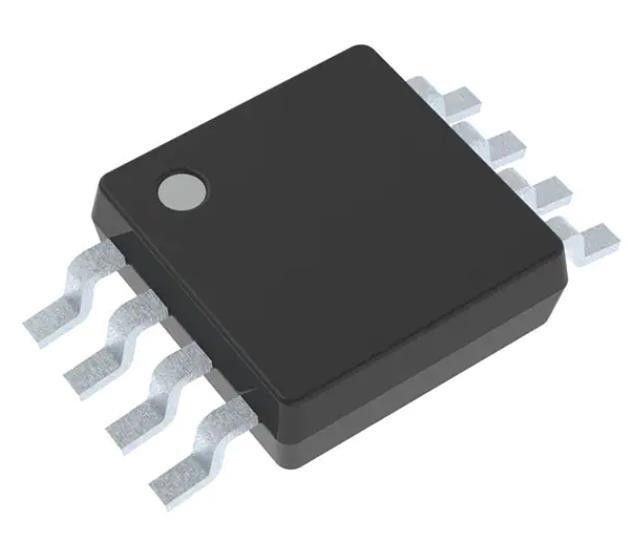

LSF0102DCUR Translator de nível de tensão bidirecional 1 circuito 2 canal 8-VSSOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LSF0102DCUR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tradutor Type: | Nível de tensão | Tipo de canal: | Bi-direccional |
|---|---|---|---|
| Número de circuitos: | 1 | Canais pelo circuito: | 2 |
| Tensão - VCCA: | 0 V ~ 5 V | Tipo de saída: | Dreno aberto, push pull |
| Temperatura de funcionamento: | -40°C ~ 125°C (TA) | Características: | Detecção do Auto-sentido |
| Realçar: | LSF0102DCUR,LSF0102DCUR Translator de nível de tensão |
||
Descrição de produto
LSF0102DCUR Translator de nível de tensão bidirecional 1 circuito 2 canal 8-VSSOP
Especificações deLSF0102DCUR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Tradutores, Mudanças de Nível | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de tradutor | Nível de tensão |
| Tipo de canal | Bi-direccional |
| Número de circuitos | 1 |
| Canais por circuito | 2 |
| Voltagem - VCCA | 0 V ~ 5 V |
| Voltagem - VCCB | 0 V ~ 5 V |
| Sinais de entrada | - |
| Sinais de saída | - |
| Tipo de saída | Abre o esgoto, empurra-puxa |
| Taxa de dados | - |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Características | Sensor de direção automática |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-VFSOP (0,091", 2,30 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-VSSOP |
| Número do produto de base | LSF0102 |
Características doLSF0102DCUR
• Fornece a conversão de tensão bidirecional sem pin de direção
• Suporta até 100 MHz de translação para cima e mais de 100 MHz de translação para baixo a uma carga capacitiva ≤ 30 pF e até 40 MHz de translação para cima ou para baixo a uma carga capacitiva de 50 pF
• Permite a conversão bidireccional do nível de tensão entre
¥ 0,95 V ¥ 1,8/2,5/3,3/5 V
¥ 1.2 V ¥ 1.8/2.5/3.3/5 V
¥ 1,8 V ¥ 2,5/3,3/5 V
¥ 2,5 V ¥ 3,3/5 V
¥ 3.3 V ¥ 5 V
• Baixa corrente de espera
• Porta de entrada/saída de tolerância de 5 V para suportar TTL
• O baixo RON proporciona menos distorção do sinal
• Pins de E/S de alta impedância para EN = baixo
• Pinout de fluxo para fácil encaminhamento de rastreamento de PCB
• Performance de bloqueio > 100 mA por JESD 17
• Faixa de temperaturas de funcionamento de 40°C a 125°C
Aplicações deLSF0102DCUR
• GPIO, MDIO, PMBus, SMBus, SDIO, UART, I2C e outras interfaces na infraestrutura de telecomunicações
• Sistemas empresariais
• Equipamento de comunicações
• Eletrônicos pessoais
• Aplicações industriais
Classificações ambientais e de exportação deLSF0102DCUR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
