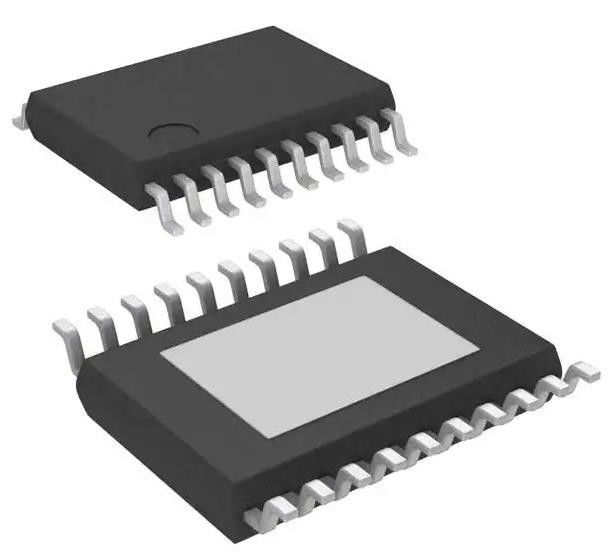

LM5116MHX / NOPB Buck Regulator IC Output Positive Step Down DC DC Controller IC
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM5116MHX/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Topologia: | Fanfarrão | Número de saídas: | 1 |
|---|---|---|---|
| Fases de saída: | 1 | Tensão - fonte (Vcc/Vdd): | 6V ~ 100V |
| Frequência - interruptor: | 200kHz, 535kHz | Retificador síncrono: | - Sim, sim. |
| Sincronização do relógio: | - Sim, sim. | Temperatura de funcionamento: | -55°C ~ 125°C (TJ) |
| Realçar: | LM5116MHX / NOPB,LM5116MHX / NOPB Buck Regulator IC,Descer DC DC controlador IC |
||
Descrição de produto
LM5116MHX / NOPB Buck Regulator Output Positive Step-Down DC-DC Controller IC
IC REG CTRLR BUCK 20TSSOP
Especificações deLM5116MHX/NOPB
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Controladores de comutação de CC | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Tipo de saída | Condutor de transistor |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Número de saídas | 1 |
| Fases de produção | 1 |
| Voltagem - Fornecimento (Vcc/Vdd) | 6V ~ 100V |
| Frequência - Troca | 200 kHz, 535 kHz |
| Ciclo de trabalho (máximo) | - |
| Rectificador síncrono | - Sim, sim. |
| Sincronização de relógio | - Sim, sim. |
| Interfaces em série | - |
| Características de controlo | Ativar, controlo de frequência, rampa, arranque suave |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 20-PowerTSSOP (0,173", 4,40 mm de largura) |
| Pacote de dispositivos do fornecedor | 20-HTSSOP |
| Número do produto de base | LM5116 |
Características doLM5116MHX/NOPB
• Modo de corrente de pico emulado
• Ampla gama de funcionamento até 100 V
• Desligamento de QI baixo (< 10 μA)
• Acionam MOSFETs de nível padrão ou lógico
• Motor de porta de pico de 3,5 A robusto
• Operação em regime livre ou sincronizada a 1 MHz
• Modo de emulação de diodos opcional
• Saída programável de 1.215 V a 80 V
• Precisão 1,5% Referência de tensão
• Limite de corrente programável
• Iniciação suave programável
• Bloqueio de linha de baixa tensão programável
• Mudança automática para alimentação externa
• HTSSOP-20 Pad exposto
• Desligamento térmico
• Crie um design personalizado usando o LM5116 com o WEBENCH Power Designer
Aplicações deLM5116MHX/NOPB
• Infoentretenimento automóvel
• Motoristas industriais DC-DC
• Adaptadores USB para automóveis
• Servidores de telecomunicações
Classificações ambientais e de exportação deLM5116MHX/NOPB
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
