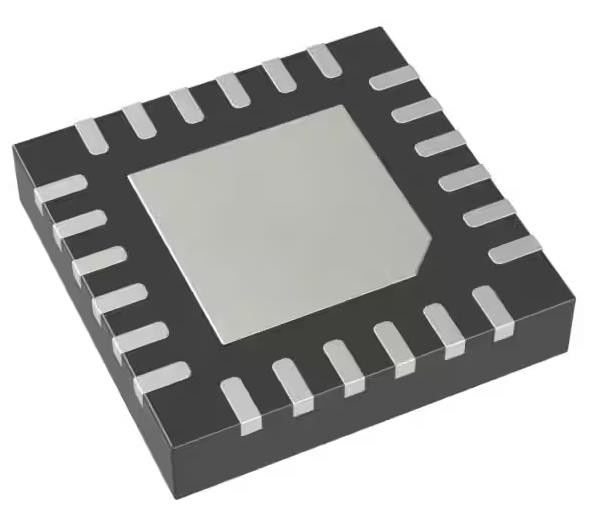

MAX15020ATP+T Regulador de comutação IC ajustável 0,5V 1 saída 2A Pad exposto
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MAX15020ATP+T |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Função: | Demitir-se | Topologia: | Fanfarrão |
|---|---|---|---|
| Tipo de saída: | Ajustável | Número de saídas: | 1 |
| Tensão - entrada (minuto): | 7.5V | Voltagem - Entrada (máximo): | 40V |
| Voltagem - saída (min/fixa): | 0.5V | Voltagem - Saída (máximo): | 36 V |
| Corrente - Saída: | 2A | Frequência - interruptor: | 300 kHz ~ 500 kHz |
| Realçar: | MAX15020ATP+T,MAX15020ATP+T IC do regulador de comutação |
||
Descrição de produto
MAX15020ATP+T Regulador de comutação IC ajustável 0,5V 1 saída 2A Pad exposto
IC REG BUCK ADJ 2A 20TQFN
Especificações deMAX15020ATP+T
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Atividade |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 7.5V |
| Voltagem - Entrada (máximo) | 40 V |
| Voltagem - saída (min/fixa) | 0.5V |
| Voltagem - Saída (máximo) | 36 V |
| Corrente - Saída | 2A |
| Frequência - Troca | 300 kHz ~ 500 kHz |
| Rectificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 20-WQFN Exposto |
| Pacote de dispositivos do fornecedor | 20 TQFN (5x5) |
| Número do produto de base | MAX15020 |
Características doMAX15020ATP+T
● Ampla faixa de tensão de entrada de 7,5 V a 40 V
● Corrente de saída de 2A, eficiência de até 96%
● Tensão de saída dinâmica programável (0,5V a 36V)
● Ciclo máximo de trabalho de 95% (tipo) a 300 kHz
● Faixa de frequência SYNC sincronizável de 100 kHz a 500 kHz
● UVLO e arranque suave configuráveis
● Conversor de baixa voltagem e baixo ruído
● Taxa de deslocamento de tensão de saída programável
● Limite de corrente constante sem perdas com corrente fixa
● Timeout para o modo Hiccup
● Consumo de energia extremamente baixo (< 6μA) no modo de desligamento
● Pacote QFN fino de 20 pinos (5 mm x 5 mm)
Aplicações deMAX15020ATP+T
● Alimentação do condutor da cabeça da impressora
● Fornecimento de energia industrial
● Fornecimento de energia de baixa potência
Classificações ambientais e de exportação deMAX15020ATP+T
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
