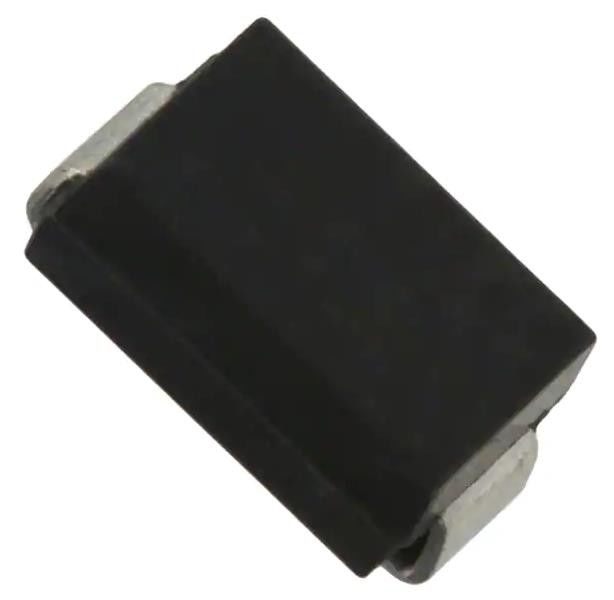

ES1B Componentes eletrónicos Diodo 100 V 1A Monte de superfície DO-214AC (SMA)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ES1B |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tensão - reverso da C.C. (Vr) (máximo): | 100 V | Atual - média retificada (Io): | 1A |
|---|---|---|---|
| Tensão - dianteira (Vf) (máximo) @ se: | 920 milivolt @ 1 A | Velocidade: | =< rápido 500ns da recuperação, > 200mA (Io) |
| Tempo de recuperação reversa (trr): | 15 ns | Atual - escapamento reverso @ Vr: | µA 5 @ 100 V |
| Capacidade @ Vr, F: | 7pF @ 4V, 1MHz | Pacote de dispositivos do fornecedor: | DO-214AC (SMA) |
Descrição de produto
ES1B Componentes eletrónicos Diodo 100 V 1A Monte de superfície DO-214AC (SMA)
Rectificador, SUPER FAST, 1A, 100V,
Especificações deES1B
| TÍPO | Descrição |
| Categoria | Diodos únicos |
| Mfr | semi- |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Atividade |
| Tecnologia | Padrão |
| Voltagem - DC inversa (Vr) (máximo) | 100 V |
| Corrente - média retificada (Io) | 1A |
| Voltagem - para a frente (Vf) (máximo) | 920 mV @ 1 A |
| Velocidade | Recuperação rápida = < 500 ns, > 200 mA (Io) |
| Tempo de recuperação inverso (trr) | 15 ns |
| Corrente - vazamento inverso @ Vr | 5 μA @ 100 V |
| Capacidade @ Vr, F | 7pF @ 4V, 1MHz |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | DO-214AC, SMA |
| Pacote de dispositivos do fornecedor | DO-214AC (SMA) |
| Temperatura de funcionamento - Junção | -55°C ~ 150°C |
| Número do produto de base | ES1 |
Características do ES1B
• Para aplicações de montagem em superfície.
• Junção passivada de vidro.
• Pacote discreto.
• É fácil escolher e colocar.
• Relief de tensão incorporado.
• Tempos de recuperação extremamente rápidos para uma elevada eficiência
Nota do ES1B
1Medido a 1 MHz e VR aplicado = 4,0 volts
2Condições de ensaio de recuperação inversa: IF=0,5A, IR=1,0A, IRR=0,25A
3P.C.B. Montado em 0,2 x 0,2" (5,0 x 5,0 mm) área de almofada de cobre
Classificações ambientais e de exportação deES1B
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.10.0080 |
