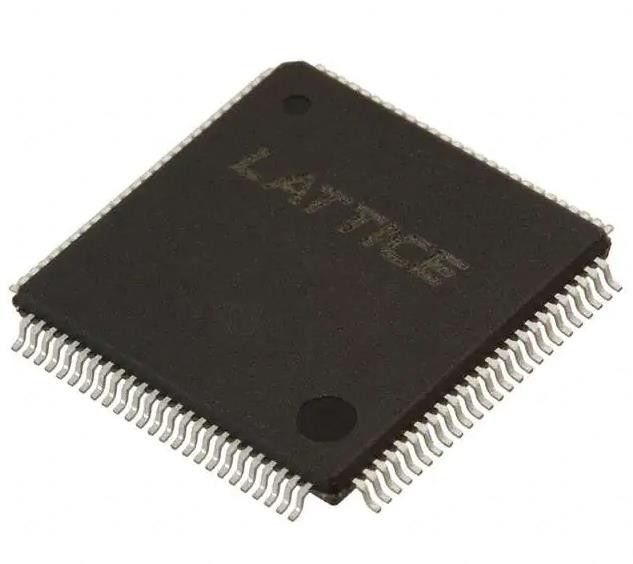

Dispositivos de lógica programável IC do complexo de ISPLSI1032E-70LTN 128MC 15NS 100TQFP
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ISPLSI1032E-70LTN |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo programável: | No sistema programável | Tempo de atraso tpd(1) Max: | 15 ns |
|---|---|---|---|
| Fornecimento de tensão - interna: | 4.5V ~ 5.5V | Número de elementos de lógica/blocos: | 32 |
| Número de macrocélulas: | 128 | Número de portas: | 6000 |
| Número de entradas e saídas: | 64 | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
| Realçar: | Dispositivos de lógica programável do complexo de ISPLSI1032E-70LTN,Dispositivos de lógica 100TQFP programável |
||
Descrição de produto
ISPLSI1032E-70LTN Dispositivos lógicos programáveis complexos IC 128MC 15NS 100TQFP
ISPLSI 1032E-70LTNI IC CPLD 128MC 15NS 100TQFP
Especificações deISPLSI1032E-70LTN
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| CPLD (dispositivos lógicos complexos programáveis) | |
| Mfr | Lattice Semiconductor Corporation |
| Série | espLSI® 1000E |
| Pacote | Caixa |
| Estatuto do produto | Obsoletos |
| Tipo programável | Em sistema programável |
| Tempo de atraso tpd(1) Max | 15 ns |
| Fornecimento de tensão - interna | 4.5V ~ 5.5V |
| Número de elementos/blocos lógicos | 32 |
| Número de macrocélulas | 128 |
| Número de Portões | 6000 |
| Número de entradas e saídas | 64 |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 100 LQFP |
| Pacote de dispositivos do fornecedor | 100 TQFP (14x14) |
| Número do produto de base | ISPLSI 1032E |
CaracterísticasdeISPLSI1032E-70LTN
• LÓGICA PROGRAMABLE de alta densidade
¢ 6000 Portões PLD
- 64 pinos de entrada/saída, oito entradas dedicadas
¥ 192 Registros
¢ Interligação global de alta velocidade
¢ Wide Input Gating para contadores rápidos, máquinas de estado, decodificadores de endereços, etc.
Dimensão de bloco de lógica pequena para lógica aleatória
• TECNOLOGIA E2CMOS® de alto desempenho
Fmax = 125 MHz Frequência máxima de funcionamento
¢ tpd = 7,5 ns Retardo de propagação
Input e Output compatíveis com o TTL
¢ Eliminável e reprogramável eletricamente
Não volátil
Testado 100% no momento da fabricação
¢ A desativação do produto não utilizado economiza energia
• IN-SYSTEM PROGRAMMABLE
¢ Programável no sistema (ISPTM) apenas 5V
Aumentar os rendimentos da produção, reduzir o tempo de comercialização e melhorar a qualidade dos produtos
Reprogramação de dispositivos soldados para prototipagem mais rápida
• Oferece a facilidade de utilização e velocidade do sistema rápido de PLDs com a densidade e flexibilidade de campos programáveis gate arrays
O dispositivo programável completo pode combinar a lógica da cola e os desenhos estruturados
Capacidade melhorada de bloqueio de alfinetes
Quatro pinos de entrada do relógio
Relógios síncronos e assíncronos
¢ Controle de taxa de saída programável para minimizar o ruído de comutação
Posicionamento flexível dos alfinetes
Otimizado Pool de Roteamento Global Fornece Interconectividade Global
Opções de embalagem sem chumbo
Descrições do ISPLSI1032E-70LTN
O ispLSI 1032E é um dispositivo lógico programável de alta densidade contendo 192 registos, 64 pinos universais de entrada/saída, oito pinos de entrada dedicados,quatro pinos de entrada de relógio dedicados e um pool de roteamento global (GRP).
Classificações ambientais e de exportação deISPLSI1032E-70LTN
| Atributo | Descrição |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
