Regulador de interruptor IC da C.C. LM43600AQPWPRQ1 com 1V 1 saída 500mA
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM43600AQPWPRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Função: | Demitir-se | Tipo da saída: | Ajustável |
|---|---|---|---|
| Número de saídas: | 1 | Tensão - entrada (minuto): | 3.5V |
| Tensão - entrada (máximo): | 36V | Tensão - saída (minuto/fixado): | 1V |
| Tensão - saída (máxima): | 28V | Atual - saída: | 500mA |
| Frequência - interruptor: | 200kHz ~ 2.2MHz | Retificador síncrono: | - Sim, sim. |
| Realçar: | Regulador de interruptor IC da C.C. LM43600AQPWPRQ1,Regulador de interruptor IC 500mA |
||
Descrição de produto
Reguladores de interruptor IC da C.C. LM43600AQPWPRQ1 com 1V 1 saída 500mA

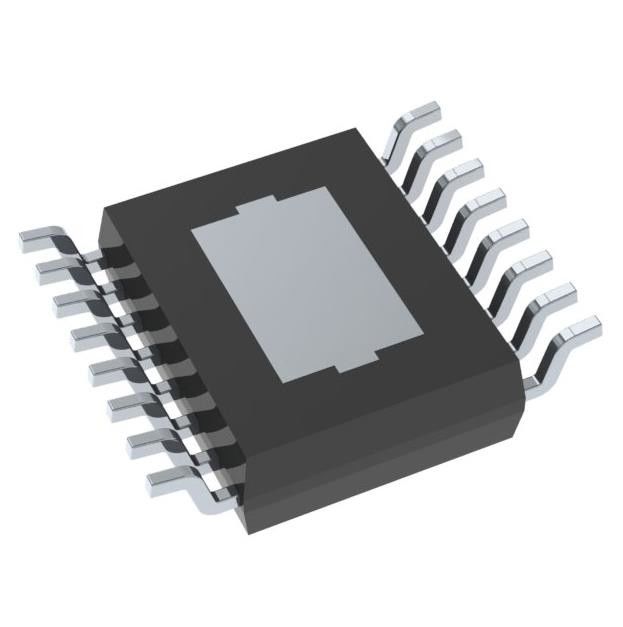

Saída 1V 1 500mA 16-PowerTSSOP ajustável do positivo de Buck Switching Regulator IC (0,173", largura de 4.40mm)
Especificações de LM43600AQPWPRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Reguladores de tensão - reguladores de interruptor da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | Automotivo, AEC-Q100, SWITCHER® SIMPLES |
| Pacote | Fita & carretel (TR) |
| Estado do produto | Ativo |
| Função | Abaixador |
| Configuração de saída | Positivo |
| Topologia | Fanfarrão |
| Tipo da saída | Ajustável |
| Número de saídas | 1 |
| Tensão - entrada (minuto) | 3.5V |
| Tensão - entrada (máximo) | 36V |
| Tensão - saída (minuto/fixado) | 1V |
| Tensão - saída (máxima) | 28V |
| Atual - saída | 500mA |
| Frequência - interruptor | 200kHz ~ 2.2MHz |
| Retificador síncrono | Sim |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 16-PowerTSSOP (0,173", largura de 4.40mm) |
| Pacote do dispositivo do fornecedor | 16-HTSSOP |
| Número baixo do produto | LM43600 |
Características de LM43600AQPWPRQ1
• Qualificado para aplicações automotivos
• AEC-Q100 qualificou com os seguintes resultados:
– Categoria 1 da temperatura do dispositivo: – 40°C à temperatura de funcionamento ambiental de +125°C
• corrente 33-µA quieta no regulamento
• Eficiência elevada na carga clara (DCM e PFM)
• Testado aos padrões do IEM de EN55022/CISPR 22
• Correção síncrono integrada
• Escala de frequência ajustável: 200 quilohertz a 2,2 megahertz (500 quilohertz de defeito)
• Sincronização da frequência ao pulso de disparo externo
• Compensação interna
• Estável com quase alguma combinação de capacitores cerâmicos, do polímero, do tântalo, e os de alumínio
• Poder-boa bandeira
• Começo macio em carga Pre-inclinada
• Começo macio interno: Senhora 4,1
• Tempo telescópico do Macio-início pelo capacitor externo
• Capacidade de seguimento da tensão da saída
• A precisão permite de programar o sistema UVLO
• A saída procura um caminho mais curto a proteção com modo do soluço
• Proteção térmica de temperatura excessiva da parada programada
• Crie projetam usando o LM43600-Q1 com o desenhista do poder de WEBENCH®
Aplicações de LM43600AQPWPRQ1
• Secundário-ESTÁ a faixa automotivo
• Sistemas de telecomunicações
• VIN Regulation largo de uso geral
• Regulamento da Ponto--carga da eficiência elevada
Classificações ambientais & da exportação de LM43600AQPWPRQ1
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
