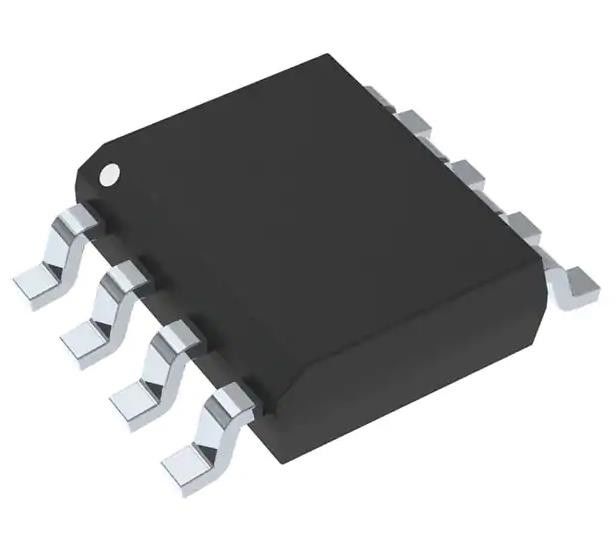

Controlador IC With Flyback Regulator da C.C. de UC3843BD1R2G até 500kHz 7.6V ~ 30V
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UC3843BD1R2G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Topologia: | Impulso, Flyback | VNumber das saídas: | 1 |
|---|---|---|---|
| Fases de saída: | 1 | Tensão - fonte (Vcc/Vdd): | 7.6V ~ 30V |
| Frequência - interruptor: | Até 500kHz | Ciclo de dever (máximo): | 96% |
| Características do controle: | Controle de frequência | Temperatura de funcionamento: | 0°C ~ 70°C (TA) |
| Realçar: | Controlador IC da C.C. de UC3843BD1R2G,controlador IC da C.C. 500kHz |
||
Descrição de produto
Controlador IC With Flyback Regulator da C.C. de UC3843BD1R2G até 500kHz 7.6V ~ 30V
Impulso, positivo do regulador do Flyback, saída capaz elevadora, controlador elevador/abaixador IC 8-SOIC do isolamento de DC-DC
Especificações de UC3843BD1R2G
| TIPO | DESCRIÇÃO |
| Categoria | Controladores de interruptor da C.C. da C.C. |
| Mfr | onsemi |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Estado do produto | Ativo |
| Tipo da saída | Motorista do transistor |
| Função | Elevador, elevador/abaixador |
| Configuração de saída | Positivo, isolamento capaz |
| Topologia | Impulso, Flyback |
| Número de saídas | 1 |
| Fases de saída | 1 |
| Tensão - fonte (Vcc/Vdd) | 7.6V ~ 30V |
| Frequência - interruptor | Até 500kHz |
| Ciclo de dever (máximo) | 96% |
| Retificador síncrono | Não |
| Sincronização do pulso de disparo | Não |
| Relações de série | - |
| Características do controle | Controle de frequência |
| Temperatura de funcionamento | 0°C ~ 70°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 8-SOIC (0,154", largura de 3.90mm) |
| Pacote do dispositivo do fornecedor | 8-SOIC |
| Número baixo do produto | UC3843 |
Características de UC3843BD1R2G
• Oscilador aparado para o controle de frequência preciso
• A frequência do oscilador garantiu em 250 quilohertz
• Operação atual do modo a 500 quilohertz
• Compensação dianteira da alimentação automática
• Travando PWM para a limitação atual de Cycle−By−Cycle
• Referência internamente aparada com fechamento do Undervoltage
• Saída atual alta do totem
• Fechamento do Undervoltage com histerese
• Baixa corrente da partida e de funcionamento
• Este é um dispositivo de Pb−Free e de Halide−Free
Descrições de UC3843BD1R2G
Os UC3842B, série de UC3843B são controladores de modo atuais da frequência fixa do elevado desempenho.
São projetados especificamente para as aplicações do conversor de Off−Line e de DC−DC que oferecem ao desenhista uma solução cost−effective com componentes externos mínimos.
Estes circuitos integrados caracterizam um oscilador aparado para o controle preciso do ciclo de dever, uma referência compensada temperatura, o amplificador alto do erro do ganho, o comparador de detecção atual, e uma saída atual alta do totem serida idealmente conduzindo um MOSFET do poder.
Classificações ambientais & da exportação de UC3843BD1R2G
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
