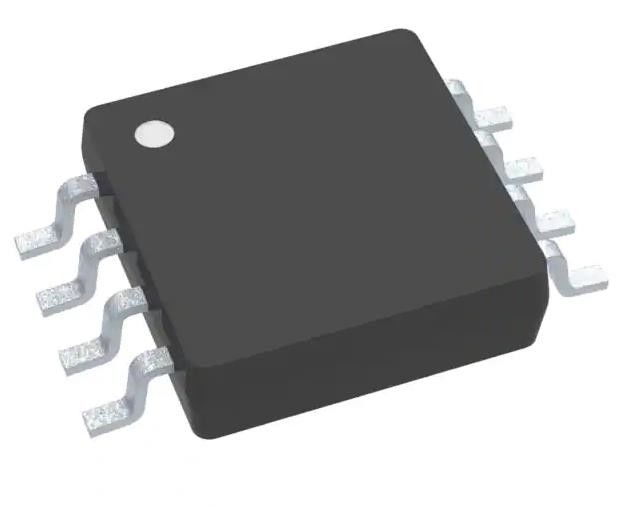

LM5009MMX/NOPB Buck Switching Regulator IC 2.5V 150mA 8-TSSOP
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM5009MMX/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tensão - entrada (minuto): | 9.5V | Tensão - entrada (máximo): | 95V |
|---|---|---|---|
| Tensão - saída (minuto/fixado): | 2.5V | Tensão - saída (máxima): | 85V |
| Atual - saída: | 150mA | Frequência - interruptor: | Nenhum |
| Temperatura de funcionamento: | -40°C ~ 125°C (TJ) | Número de saídas: | 1 |
Descrição de produto
LM5009MMX/NOPB Regulador de comutação de buck IC 2.5V 150mA 8-TSSOP
Regulador de comutação de buck IC ajustável positivo 2.5V 1 Saída 150mA 8-TSSOP, 8-MSOP (0,118", 3,00mm de largura)
Especificações de LM5009MMX/NOPB
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 9.5V |
| Voltagem - Entrada (máximo) | 95 V |
| Voltagem - saída (min/fixa) | 2.5V |
| Voltagem - Saída (máximo) | 85 V |
| Corrente - Saída | 150 mA |
| Frequência - Troca | - |
| Rectificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-TSSOP, 8-MSOP (0,118", 3,00 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-VSSOP |
| Número do produto de base | LM5009 |
CaracterísticasdeLM5009MMX/NOPB
• Produto mais recente: LM5163 conversor DC/DC de buck síncrono de 100 V e 0,5 A
• MOSFET integrado de canal N
• Capacidade de corrente de saída de 150 mA
• Resposta transitória ultra rápida
• Não é necessária uma compensação do circuito
• O feedforward VIN fornece frequência de funcionamento constante
• A frequência de comutação pode exceder 600 kHz
• Operação altamente eficiente
• 2% de retroalimentação de 2,5-V com precisão de ¥40°C a +125°C
• Regulador interno de arranque
• Proteção inteligente dos limites de corrente
• Controle externo de desligamento
• Desligamento térmico
• Pacotes VSSOP de 8 pinos e WSON de 8 pinos reforçados termicamente
AplicaçõesdeLM5009MMX/NOPB
• Eliminador de dissipadores de calor para aplicações de reguladores lineares clássicos
• Sistemas AC rectificados de 12 V, 24 V, 36 V e 48 V
• Fornecedores de energia ligados à rede AC não isolados
• Fonte de corrente LED
Classificações ambientais e de exportaçãodeLM5009MMX/NOPB
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
