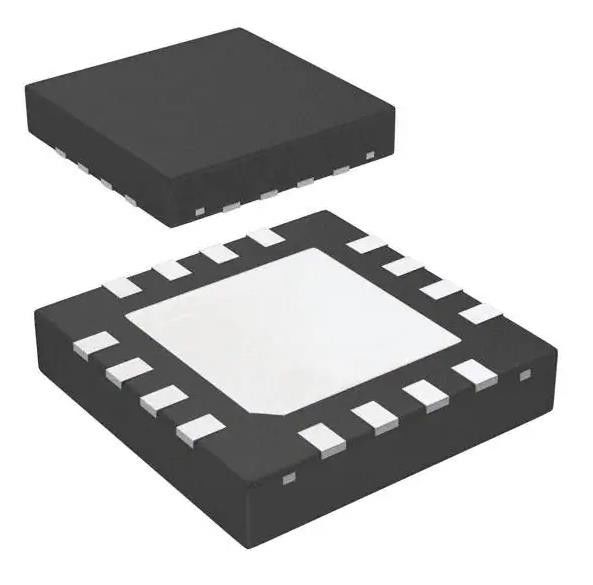

LM26420XSQ/NOPB Regulador de comutação IC REG BUCK ADJ 2A DL 16WQFN
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM26420XSQ/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tensão - entrada (minuto): | 3V | Tensão - entrada (máximo): | 5,5 V |
|---|---|---|---|
| Tensão - saída (minuto/fixado): | 0,8 V | Tensão - saída (máxima): | 4,5 V |
| Atual - saída: | 2A | Frequência - interruptor: | 2,2MHz |
Descrição de produto
LM26420XSQ/NOPB Regulador de comutação ICREG BUCK ADJ 2A DL 16WQFN
Regulador de comutação de buck IC ajustável positivo 0,8V 2 saída 2A 16-WQFN Pad exposto
Especificações de LM26420XSQ/NOPB
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Estatuto do produto | Atividade |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 2 |
| Voltagem - Entrada (min) | 3V |
| Voltagem - Entrada (máximo) | 5.5V |
| Voltagem - saída (min/fixa) | 0.8V |
| Voltagem - Saída (máximo) | 4.5V |
| Corrente - Saída | 2A |
| Frequência - Troca | 2.2MHz |
| Rectificador síncrono | - Sim, sim. |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 16-WQFN Exposto |
| Pacote de dispositivos do fornecedor | 16-WQFN (4x4) |
| Número do produto de base | LM26420 |
CaracterísticasdeLM26420XSQ/NOPB
• Conforme o CISPR25 Classe 5 Emissões conduzidas
• Faixa de tensão de entrada de 3 V a 5,5 V
• Faixa de tensão de saída de 0,8 V a 4,5 V
• Corrente de saída de 2 A por regulador
• Alta frequência de comutação: 2,2 MHz (LM26420X) 0,55 MHz (LM26420Y)
• 0,8 V, 1,5% de voltagem interna de referência
• Iniciação suave interna
• Potência independente Boa e precisão habilitada para cada saída
• Modo corrente, operação PWM
• Desligamento térmico
• Protecção contra sobrevoltagem
• Início de cargas de saída preconcebidas
• Os reguladores estão 180° fora de fase
• Crie um design personalizado usando o LM26420 com o WEBENCH® Power Designer
AplicaçõesdeLM26420XSQ/NOPB
• 5 V local a V core de FPGAs
• Potência do núcleo em HDDs e Set-Top Boxes
• Dispositivos USB
• Corpo de alimentação e tensões de entrada/saída para CPUs
Classificações ambientais e de exportaçãodeLM26420XSQ/NOPB
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
