TPS1HB08BQPWPRQ1 Dip 8mohm Otp B 296-Tps1hb 08bqpwprq1ct-Nd
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS1HB08BQPWPRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Tipo do interruptor: | Uso geral |
|---|---|---|---|
| Número de saídas: | 1 | Relação - entrada: Saída: | 1:01 |
| Configuração de saída: | Lado alto | Tipo da saída: | N-canal |
| Atual - saída (máxima): | 3V ~ 28V | Estado do produto Tipo ativo do interruptor Número de uso geral de saídas 1 relação - entrada: Saída: | 70A |
Descrição de produto
TPS1HB08BQPWPRQ1 Dip 8mohm Otp B 296-Tps1hb 08bqpwprq1ct-Nd
Chave liga/desliga/driver 1:1 N-Channel 70A 16-HTSSOP
Especificações de TPS1HB08BQPWPRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Chaves de distribuição de energia, drivers de carga | |
| Mfr | Instrumentos Texas |
| Series | Automotivo, AEC-Q100 |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Tipo de interruptor | Propósito geral |
| Número de saídas | 1 |
| Relação - Entrada:Saída | 1:1 |
| Configuração de saída | Lado alto |
| Tipo de saída | Canal N |
| Interface | - |
| Tensão - Carga | - |
| Tensão - Alimentação (Vcc/Vdd) | 3V ~ 28V |
| Corrente - Saída (Máx.) | 70A |
| Rds On (Tipo) | 8mOhm |
| Tipo de entrada | - |
| Características | - |
| Proteção contra falhas | Limitação de Corrente (Ajustável), Sobrecorrente, Sobretemperatura, Corrente Reversa, UVLO |
| Temperatura de operação | -40°C ~ 125°C |
| Tipo de montagem | Montagem em superfície |

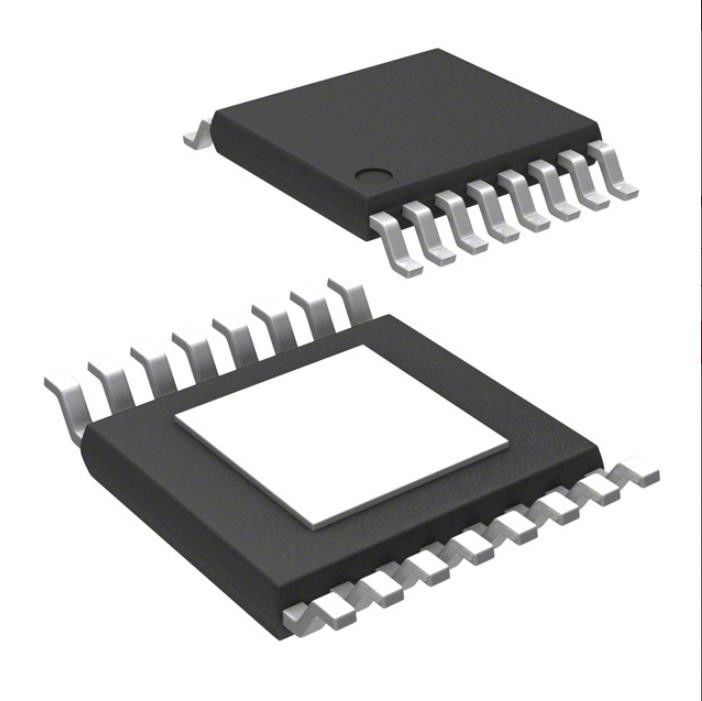

| Pacote de dispositivos do fornecedor | 16-HTSSOP |
| Pacote / Estojo | 16-PowerTSSOP (0,173", 4,40 mm de largura) |
| Número do produto base | TPS1HB08 |
Características deTPS1HB08BQPWPRQ1
• AEC-Q100 qualificado para aplicações automotivas
– Grau de temperatura 1: –40°C a 125°C
– Nível de classificação 2 do dispositivo HBM ESD
– Nível de classificação C4B do dispositivo CDM ESD
– Suporta despejo de carga de 40 V
• Capacidade de segurança funcional
– Documentação disponível para auxiliar no projeto do sistema de segurança funcional
• Interruptor de lado alto inteligente de canal único com RON de 8 mΩ (TJ 25°C)
• Melhorar a confiabilidade do nível do sistema por meio de limitação de corrente ajustável
– Ponto de ajuste do limite de corrente de 6,4 A a 70 A
– Versão F: ILIM fixo de 94 A
• Proteção de saída integrada robusta:
- Proteção térmica integrada
– Proteção contra curto-circuito e bateria
– Proteção contra eventos de bateria reversa, incluindo a ativação automática do FET com tensão reversa
- Desligamento automático em caso de perda de bateria e terra
– Braçadeira de saída integrada para desmagnetizar cargas indutivas
- Tratamento de falhas configurável
• A saída de detecção analógica pode ser configurada para medir com precisão:
– Carregar corrente
– Temperatura do dispositivo
• Fornece indicação de falha através do pino SNS ou pino FLT
– Detecção de carga aberta e curto-circuito na bateria
FormuláriosdeTPS1HB08BQPWPRQ1
• Módulo de exibição automotiva
• Farol automotivo de 65 W
• Módulos ADAS
• Módulo de conforto do assento
• Unidade de controle de transmissão
• Módulo de controle HVAC
• Módulos de controle da carroceria
• Iluminação incandescente e LED
Classificações Ambientais e de Exportação deTPS1HB08BQPWPRQ1
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
