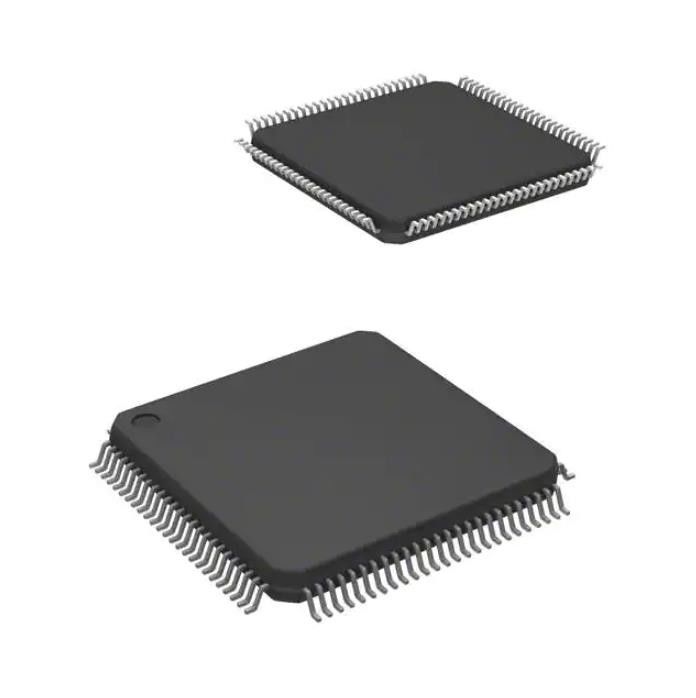

TMS320LF2406APZS Dip Ic Sockets Ic Mcu 16bit 64kb Flash 100lqfp
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TMS320LF2406APZS |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Pacote: | Bandeja | Estado do produto: | Ativo |
|---|---|---|---|
| Digi-chave programável: | Verificado | Processador do núcleo: | C2xx DSP |
| Tamanho de núcleo: | de 16 bits | Velocidade: | 40MHz |
| Periféricos: | CANbus, SCI, SPI, UART/USART | Pacote Tray Product Status Digi-chave ativa programável Processador verificado do núcleo Tamanho de : | POR, PWM, WDT |
Descrição de produto
TMS320LF2406APZS Dip Ic Sockets Ic Mcu 16bit 64kb Flash 100lqfp
C2xx DSP C2000™ C24x 16-Bit Microcontrolador IC 16-Bit 40MHz 64KB (32K x 16) FLASH 100-LQFP (14x14)
Especificações de TMS320LF2406APZS
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Instrumentos Texas |
| Series | C2000™ C24x 16 bits |
| Pacote | Bandeja |
| Status do produto | Ativo |
| Digi-Key programável | Verificado |
| Processador Núcleo | C2xx DSP |
| Tamanho do núcleo | 16 bits |
| Velocidade | 40MHz |
| Conectividade | CANbus, SCI, SPI, UART/USART |
| Periféricos | POR, PWM, WDT |
| Número de E/S | 41 |
| Tamanho da memória do programa | 64 KB (32 K x 16) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | - |
| Tamanho da RAM | 5K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 3V ~ 3,6V |
| Conversores de dados | A/D 16x10b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 100-LQFP |
| Pacote de dispositivos do fornecedor | 100-LQFP (14x14) |
| Número do produto base | TMS320 |
Características deTMS320LF2406APZS
• Tecnologia CMOS estática de alto desempenho
− Tempo de ciclo de instrução de 25 ns (40 MHz)
− Desempenho de 40 MIPS
− Design de 3,3 V de baixa potência
• Baseado no Núcleo da CPU TMS320C2xx DSP
− Código compatível com F243/F241/C242
− Conjunto de Instruções e Módulo Compatível com F240
• Opções de dispositivo Flash (LF) e ROM (LC)
− LF240xA: LF2407A, LF2406A, LF2403A, LF2402A
− LC240xA: LC2406A, LC2404A, LC2403A, LC2402A
Memória no chip
− Até 32K Words x 16 Bits de Flash EEPROM (4 Setores) ou ROM
− Recurso Programável de “Segurança de Código” para Flash/ROM On-Chip
− Até 2,5 mil palavras x 16 bits de dados/RAM de programa
− 544 palavras de RAM de acesso duplo
− Até 2K palavras de RAM de acesso único
• ROM de inicialização (dispositivos LF240xA)
− Carregador de inicialização SCI/SPI
• Até dois módulos Event-Manager (EV) (EVA e EVB), cada um inclui:
− Dois temporizadores de uso geral de 16 bits
− Oito canais de modulação por largura de pulso (PWM) de 16 bits que permitem:
− Controle do Inversor Trifásico
− Alinhamento de centro ou borda de canais PWM
− Desligamento de canal PWM de emergência com pino PDPINTx externo
− Banda Morta Programável (Deadtime) Evita Falhas Disparadas
− Três Unidades de Captura para Marcação de Tempo de Eventos Externos
− Qualificador de entrada para pinos selecionados
− Circuitos de interface do codificador de posição no chip
− Conversão sincronizada de A para D
− Projetado para indução CA, BLDC, relutância comutada e controle de motor de passo
− Aplicável para Controle Múltiplo de Motores e/ou Conversores
FormuláriosdeTMS320LF2406APZS
• Opções de Pacote
− PGE LQFP de 144 pinos (LF2407A)
− 100 pinos LQFP PZ (2406A, LC2404A)
− PAG TQFP de 64 pinos (LF2403A, LC2403A, LC2402A)
− QFP PG de 64 pinos (2402A)
• Opções de temperatura estendida (A e S)
− A: − 40°C a 85°C
− S: − 40°C a 125°C
Classificações Ambientais e de Exportação deTMS320LF2406APZS
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| Estado REACH | REACH não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
