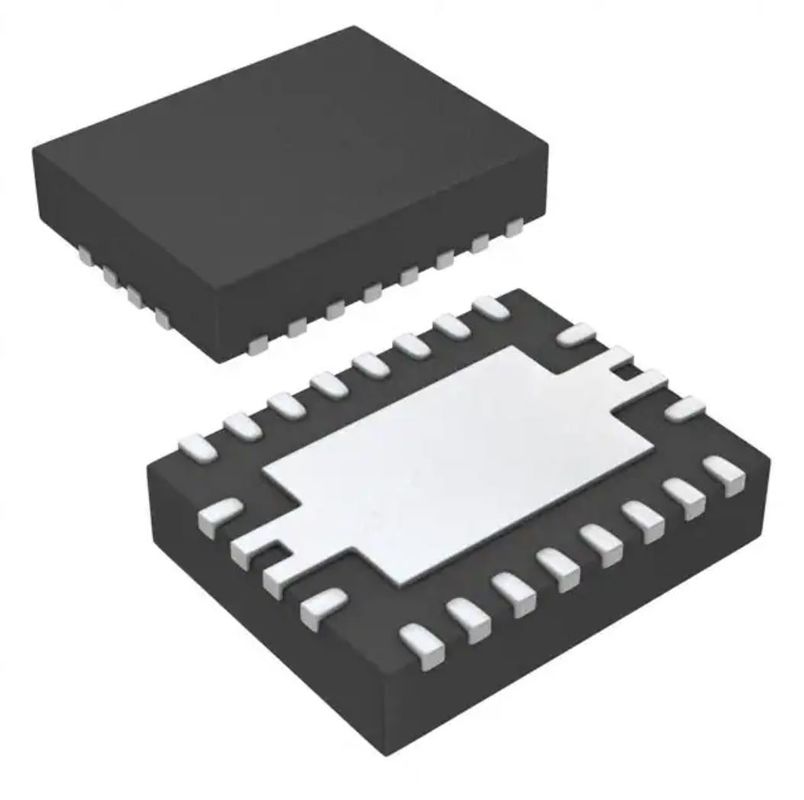

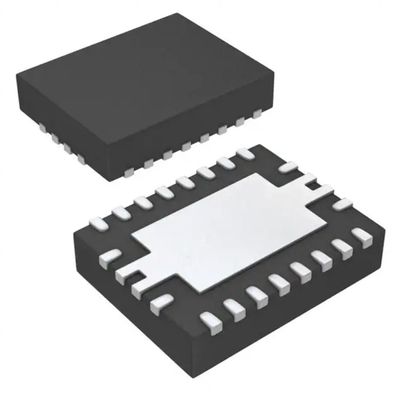

Regulador de comutação TPS61088QRHLRQ1 DIP IC soquete PWR MGMT Ic
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS61088QRHLRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Atual - saída: | 10A | Frequência - interruptor: | 200kHz ~ 2.2MHz |
|---|---|---|---|
| Retificador síncrono: | Sim | Temperatura de funcionamento: | -40°C ~ 125°C (TJ) |
| Montando o tipo: | Montagem de superfície | Pacote/caso: | 20-VFQFN expôs a almofada |
| Pacote do dispositivo do fornecedor: | 20-VQFN (3.5x4.5) | Número baixo do produto: | TPS61088 |
| Realçar: | TPS61088QRHLRQ1 DIP IC,DIP IC Soquete PWR MGMT,PWR MGMT Regulador de comutação Ic |
||
Descrição de produto
Regulador de comutação TPS61088QRHLRQ1 Dip Ic Sockets Ic Pwr Mgmt
Regulador de comutação de impulso IC positivo ajustável 4,5 V 1 saída 10A 20-VFQFN bloco exposto
Especificações de TPS61088QRHLRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | Automotivo, AEC-Q100 |
| Pacote | Fita e Carretel (TR) |
| Status do produto | Ativo |
| Função | Passo acima |
| Configuração de saída | Positivo |
| Topologia | Impulsionar |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 2,7V |
| Tensão - Entrada (Máx.) | 12V |
| Tensão - Saída (Mín/Fixa) | 4,5V |
| Tensão - Saída (Máx.) | 12,6 V |
| Atual - Saída | 10A |
| Frequência - Comutação | 200 kHz ~ 2,2 MHz |
| Retificador Síncrono | Sim |
| Temperatura de operação | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 20-VFQFN Almofada exposta |
| Pacote de dispositivos do fornecedor | 20-VQFN (3,5x4,5) |
| Número do produto base | TPS61088 |
Características deTPS61088QRHLRQ1
• AEC-Q100 qualificado paraAplicações automotivas:
– Temperatura do dispositivoGrau 1: –40°C a+125°C, TA
• Faixa de tensão de entrada: 2,7a 12 V
• Faixa de tensão de saída: 4.5 a 12,6 V
• Corrente de comutação de 10-A
• Superior a 90%Eficiência em VIN = 5 V,VOUT = 9 V e IOUT = 3 A
• Seleção de modo entreModo PFM e ForçadoModo PWM em carga leve
• Corrente de 1-µA no VINFixar durante o desligamento
• Resistor programávelMude o limite de corrente de pico
• Comutação ajustávelFrequência: 200 kHz a 2,2MHz
• Partida suave programável
• Sobretensão de saídaProteção em 13,2 V
• Ciclo a CicloProteção contra sobrecorrente
• Desligamento Térmico
• 4,50 mm × 3,50 mm 20-Fixar Pacote VQFN
• Criar um design personalizadoUsando o TPS61088-Q1com o poder WEBENCHDesigner
FormuláriosdeTPS61088QRHLRQ1
• Chamada eletrônica automotiva
• Antena Inteligente Automotiva
• Poder Automotivo sobreAplicações Coaxiais
Classificações Ambientais e de Exportação deTPS60400DBVR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Deseja saber mais detalhes sobre este produto
