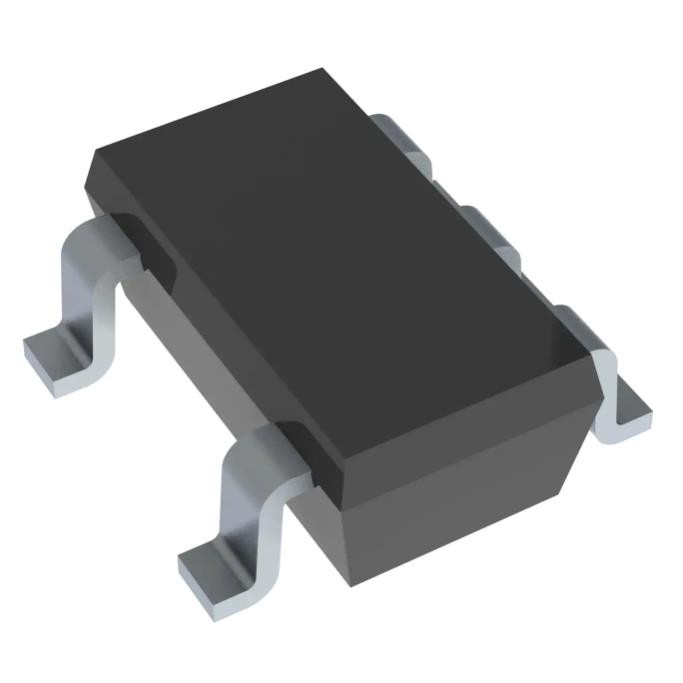

TPS60402QDBVRQ1 Dip Ic Sockets Ic Reg Charg Pump Inv 60ma Sot23
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS60402QDBVRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Atual - saída: | 60MA | Frequência - interruptor: | 50kHz |
|---|---|---|---|
| Retificador síncrono: | Não | Temperatura de funcionamento: | -40°C ~ 125°C (TJ) |
| Montando o tipo: | Montagem de superfície | Pacote/caso: | SC-74A, SOT-753 |
| Pacote do dispositivo do fornecedor: | SOT-23-5 | Número baixo do produto: | TPS60402 |
Descrição de produto
TPS60402QDBVRQ1 Dip Ic Sockets Ic Reg Charg Pump Inv 60ma Sot23
Regulador de Comutação da Bomba de Carga IC Positivo ou Negativo Fixo -Vin, 2Vin, Vin/2 1 Saída 60mA SC-74A, SOT-753
Especificações de TPS60402QDBVRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | Automotivo, AEC-Q100 |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Função | Raciométrico |
| Configuração de saída | Positivo ou negativo |
| Topologia | Bomba de Carga |
| Tipo de saída | Fixo |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 1,8 V |
| Tensão - Entrada (Máx.) | 5,25V |
| Tensão - Saída (Mín/Fixa) | -Vin, 2Vin, Vin/2 |
| Tensão - Saída (Máx.) | - |
| Atual - Saída | 60mA |
| Frequência - Comutação | 50kHz |
| Retificador Síncrono | Não |
| Temperatura de operação | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | SC-74A, SOT-753 |
| Pacote de dispositivos do fornecedor | SOT-23-5 |
| Número do produto base | TPS60402 |
Características deTPS60402QDBVRQ1
• Qualificado paraAplicações automotivas
• Orientação de teste AEC-Q100Com o seguinteResultados:
– Temperatura do dispositivoGrau 1: –40°C a+125°C Ambiente OperacionalTemperaturaFaixa
– Dispositivo HBM ESDClassificação Nível 2
– Dispositivo CDM ESDClassificação Nível C6
• Inverte a alimentação de entradaTensão
• Saída de até 60 mAAtual
• Apenas três pequenos 1-µFCapacitores CerâmicosNecessário
• Faixa de tensão de entrada de1,8 V a 5,25 V
• Modo PowerSave paraEficiência aprimorada em baixaCorrentes de saída (TPS60400-Q1)
• Corrente quiescente do dispositivoTípico: 100 µA
• Ativo IntegradoDiodo Schottky para Start-para cimaCarregar
• Pequeno SOT23 de 5 pinosPacote
• Módulo de avaliaçãoDisponível: TPS60400EVM-178
FormuláriosdeTPS60402QDBVRQ1
• Infoentretenimento Automotivo
• Cluster Automotivo
• Visores LCD
• Tensões de alimentação negativas
Classificações Ambientais e de Exportação deTPS60400DBVR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
