TPS57040QDRCRQ1 Dip Ic Sockets Ic Reg Buck Adj 500ma 10vson
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS57040QDRCRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Atual - saída: | 500mA | Frequência - interruptor: | 100kHz ~ 2.5MHz |
|---|---|---|---|
| Retificador síncrono: | Não | Temperatura de funcionamento: | -40°C ~ 150°C (TJ) |

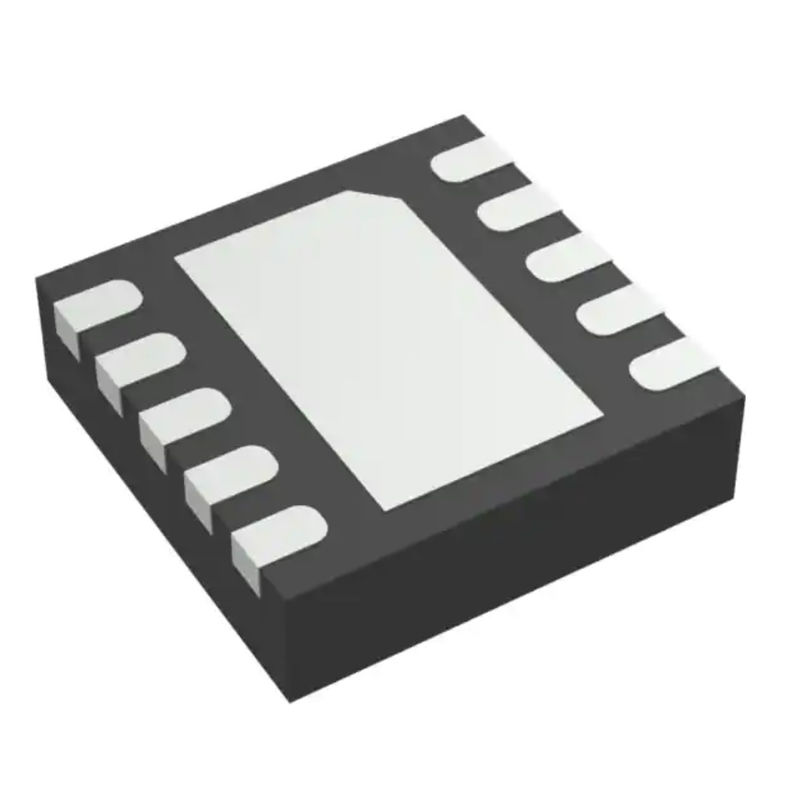

| Montando o tipo: | Montagem de superfície | Pacote/caso: | 10-VFDFN expôs a almofada |
| Pacote do dispositivo do fornecedor: | 10-VSON (3x3) | Número baixo do produto: | TPS57040 |
Descrição de produto
TPS57040QDRCRQ1 Dip Ic Sockets Ic Reg Buck Adj 500ma 10vson
Buck Switching Regulator IC Positivo Ajustável 0,8V 1 Saída 500mA 10-VFDFN Almofada Exposta
Especificações de TPS57040QDRCRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | Automotivo, AEC-Q100, SWIFT™, Eco-Mode™ |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Função | Demitir-se |
| Configuração de saída | Positivo |
| Topologia | bode |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 3,5V |
| Tensão - Entrada (Máx.) | 42V |
| Tensão - Saída (Mín/Fixa) | 0,8V |
| Tensão - Saída (Máx.) | 39V |
| Atual - Saída | 500mA |
| Frequência - Comutação | 100 kHz ~ 2,5 MHz |
| Retificador Síncrono | Não |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 10-VFDFN Almofada Exposta |
| Pacote de dispositivos do fornecedor | 10-VSON (3x3) |
| Número do produto base | TPS57040 |
Características deTPS57040QDRCRQ1
• Qualificado para aplicações automotivas
• AEC-Q100 qualificado com os seguintes resultados
– Grau 1 de temperatura do dispositivo: –40°C a 125°C Faixa de temperatura ambiente de operação
– Nível 2 de classificação ESD do dispositivo HBM
– Nível de classificação ESD do dispositivo CDM C4B
• Faixa de tensão de entrada de 3,5 V a 42 V
• MOSFET de lado alto de 200 mΩ
• Alta Eficiência em Cargas Leves com Esquema de Controle Pulse Skipping Eco-mode™
• Corrente operacional quiescente de 116-μA
• Corrente de desligamento de 1,5 μA
• Frequência de comutação de 100 kHz a 2,5 MHz
• Sincroniza com Relógio Externo
• Partida Lenta/Sequenciamento Ajustável
• Subtensão e Sobretensão Potência boa
Saída
• Tensão de bloqueio de subtensão ajustável e
Histerese
• Referência de tensão interna de 0,8 V
• Compatível com a ferramenta de software SwitcherPro™ NÚMERO DA PEÇA EMBALAGEM TAMANHO DO CORPO (NOM) (http://focus.ti.com/docs/toolsw/folders/print/s
FormuláriosdeTPS57040QDRCRQ1
• Esquema simplificado de sistemas de energia automotiva de 12 V • Eletrônica de carroceria automotiva
• Segurança Passiva: Sistema de Freios e Airbags
• Sistemas industriais de baixa potência de 12 V e 24 V
• Acessórios automotivos de reposição: vídeo, GPS, entretenimento
Classificações Ambientais e de Exportação deTPS57040QDRCRQ1
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
