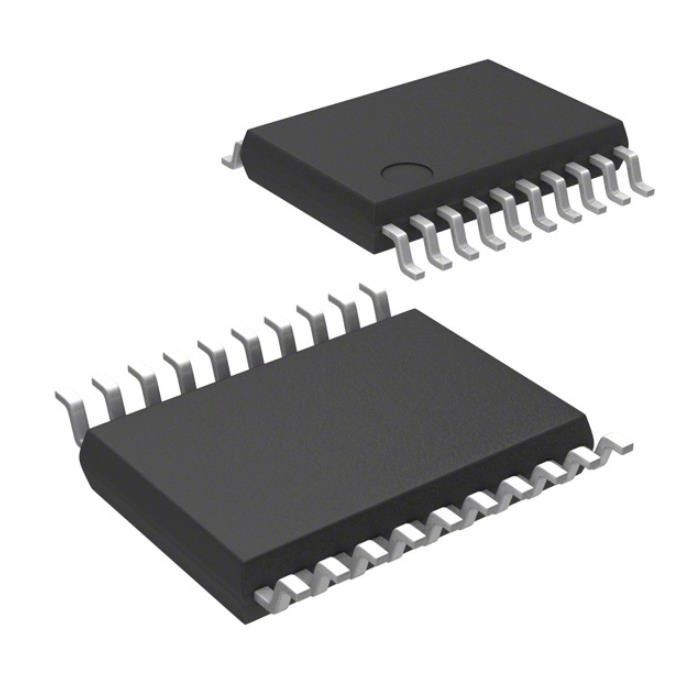

STM8S103F3P6TR Chip de memória Emmc Ic Mcu 8bit 8kb Flash 20tssop
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | STM8S103F3P6TR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de I/O: | 16 | Tamanho de memória do programa: | 8KB (8K x 8) |
|---|---|---|---|
| Tipo da memória do programa: | FLASH | Tamanho de EEPROM: | 640 x 8 |
| RAM Size: | 1K x 8 | Tensão - fonte (Vcc/Vdd): | 2.95V ~ 5.5V |
| Tipo do oscilador: | A/D 5x10b | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
Descrição de produto
STM8S103F3P6TR Chip de memória Emmc Ic Mcu 8bit 8kb Flash 20tssop
STM8 STM8S Microcontrolador IC 8-Bit 16MHz 8KB (8K x 8) FLASH 20-TSSOP
Especificações deSTM8S103F3P6TR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | STMicroeletrônica |
| Series | STM8S |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Processador Núcleo | STM8 |
| Tamanho do núcleo | 8 bits |
| Velocidade | 16MHz |
| Conectividade | I²C, IrDA, LINbus, SPI, UART/USART |
| Periféricos | Detecção/redefinição de queda de energia, POR, PWM, WDT |
| Número de E/S | 16 |
| Tamanho da memória do programa | 8KB (8K x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | 640 x 8 |
| Tamanho da RAM | 1K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 2,95V ~ 5,5V |
| Conversores de dados | A/D 5x10b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 20-TSSOP (0,173", 4,40 mm de largura) |
| Pacote de dispositivos do fornecedor | 20-TSSOP |
| Número do produto base | STM8 |
Características deSTM8S103F3P6TR
Essencial
• Núcleo STM8 avançado de 16 MHz com arquitetura Harvard e pipeline de 3 estágios
• Conjunto de instruções estendido
Recordações
• Memória de programa: Flash de 8 Kbytes;dados
retenção 20 anos a 55 °C após 10 kciclo
• Memória de dados: EEPROM de dados verdadeiros de 640 bytes;resistência 300 kcycle
• RAM: Relógio de 1 Kbyte, reset e gerenciamento de suprimentos
• Tensão operacional de 2,95 a 5,5 V
• Controle de clock flexível, 4 fontes de clock mestre
– Oscilador ressonador de cristal de baixa potência
- Entrada de relógio externo
– Interno, ajustável pelo usuário 16 MHz RC
- RC interno de baixa potência de 128 kHz
• Sistema de segurança do relógio com monitor de relógio
• Gerenciamento de energia:
– Modos de baixo consumo de energia (wait, active-halt, halt)
– Desligar relógios periféricos individualmente
• Reinicialização e reinicialização permanentemente ativa e de baixo consumo
Gerenciamento de interrupção
• Controlador de interrupção aninhado com 32 interrupções
• Até 27 interrupções externas em 6 vetores
Temporizadores
• Timer de controle avançado: 16 bits, 4 canais CAPCOM, 3 saídas complementares, inserção de tempo morto e sincronização flexível
Formulários deSTM8S103F3P6TR
• Clock prescaler: para obter o melhor compromisso entre velocidade e consumo de corrente, a frequência do clock para a CPU e periféricos pode ser ajustada por um prescaler programável.
• Comutação segura de clock: as fontes de clock podem ser alteradas com segurança no modo flyin run por meio de um registro de configuração.O sinal de clock não é trocado até que a nova fonte de clock esteja pronta.O design garante comutação sem falhas.
• Gerenciamento do relógio: para reduzir o consumo de energia
Classificações Ambientais e de Exportação deSTM8S103F3P6TR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
