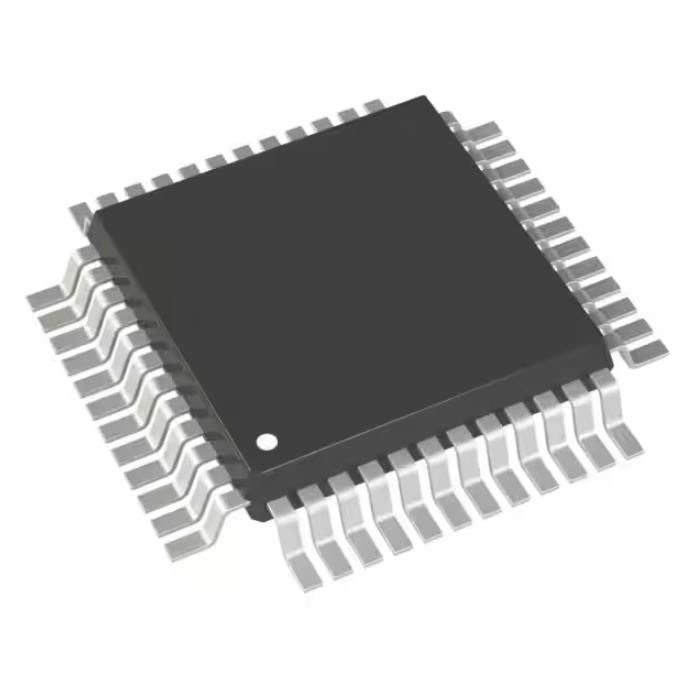

STM8L151K4T6TR Chip de memória Emmc Ic Mcu 8bit 16kb Flash 32lqfp
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | STM8L151K4T6TR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Digi-chave programável: | Não verificado |
|---|---|---|---|
| Processador do núcleo: | STM8 | Tamanho de núcleo: | de 8 bits |
| Velocidade: | 16MHz | Conectividade: | ² C de I, IrDA, SPI, UART/USART |
| Periféricos: | A baixa de pressão detecta/restauração, acesso direto da memória, IR, POR, PWM, WDT | Número de I/O: | 30 |
Descrição de produto
STM8L151K4T6TR Chip de memória Emmc Ic Mcu 8bit 16kb Flash 32lqfp
STM8 STM8L EnergyLite Microcontrolador IC 8-Bit 16MHz 16KB (16K x 8) FLASH 32-LQFP (7x7)
Especificações deSTM8L151K4T6TR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | STMicroeletrônica |
| Series | STM8L EnergyLite |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Processador Núcleo | STM8 |
| Tamanho do núcleo | 8 bits |
| Velocidade | 16MHz |
| Conectividade | I²C, IrDA, SPI, UART/USART |
| Periféricos | Detecção/Redefinição de Brown-out, DMA, IR, POR, PWM, WDT |
| Número de E/S | 30 |
| Tamanho da memória do programa | 16 KB (16 K x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | 1K x 8 |
| Tamanho da RAM | 2K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 1,8V ~ 3,6V |
| Conversores de dados | A/D 22x12b;D/A 1x12b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 32-LQFP |
| Pacote de dispositivos do fornecedor | 32-LQFP (7x7) |
| Número do produto base | STM8 |
Características deSTM8L151K4T6TR
• Condições de funcionamento
– Faixa de alimentação operacional de 1,8 V a 3,6 V (até 1,65 V no desligamento)
– Temp.faixa: - 40 °C a 85, 105 ou 125 °C
• Recursos de baixa potência
– 5 modos de baixo consumo de energia: Espera, funcionamento em baixo consumo de energia (5,1 µA), espera em baixo consumo de energia (3 µA), parada ativa com RTC completo (1,3 µA), parada (350 nA)
– Consumo: 195 µA/MHz + 440 µA
– Vazamento ultrabaixo por I/0: 50 nA
– Despertar rápido de Halt: 4,7 µs
• Núcleo STM8 avançado
– Arquitetura de Harvard e pipeline de 3 estágios
– Freq máx.16 MHz, 16 CISC MIPS de pico
– Até 40 fontes de interrupção externas
• Reinicialização e gerenciamento de suprimentos
– Reinicialização BOR de baixa potência e ultra-segura com
5 limiares selecionáveis
– POR/PDR de potência ultrabaixa
– Detector de tensão programável (PVD)
• Gerenciamento do relógio
– Oscilador de cristal de 1 a 16 MHz
- Oscilador de cristal de 32 kHz
- RC interno de fábrica de 16 MHz
- RC interno de baixo consumo de 38 kHz
- Sistema de segurança do relógio
• RTC de baixa potência
– Calendário BCD com interrupção de alarme
– Ativação automática de Halt com interrupção periódica
• LCD: até 4x28 segmentos com conversor step-up
• Recordações
– Até 32 Kbytes de memória de programa Flash e 1 Kbyte de dados EEPROM com ECC, RWW
– Modos flexíveis de proteção contra gravação e leitura
- Até 2 Kbytes de RAM
• DMA
– 4 canais;periféricos suportados: ADC, DAC, SPI, I2C, USART, temporizadores
Formulários deSTM8L151K4T6TR
• Arquitetura de Harvard
• Pipeline de 3 estágios
• Barramento de memória de programa de 32 bits - ciclo único buscando a maioria das instruções
• Registradores de índice X e Y de 16 bits - permitindo modos de endereçamento indexados com ou sem deslocamento e manipulações de dados do tipo leitura-modificação-gravação
• acumulador de 8 bits
• Contador de programa de 24 bits - espaço de memória linear de 16 Mbytes
• Ponteiro de pilha de 16 bits - acesso a uma pilha de nível de 64 Kbytes
• Registro de código de condição de 8 bits - 7 flags de condição para o resultado da última instrução
Classificações Ambientais e de Exportação deSTM8L151K4T6TR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
