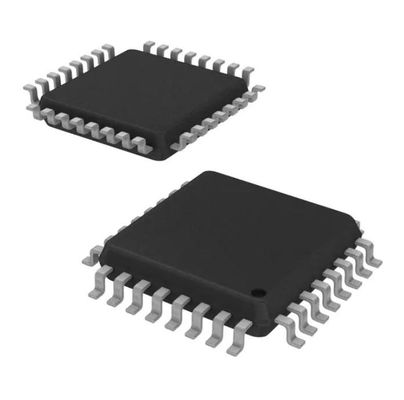

Microcontrolador IC do FLASH 32LQFP de STM8AF6266TAX IC MCU 8BIT 32KB
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | STM8AF6266TAX |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Digi-chave programável: | Não verificado | Processador do núcleo: | STM8A |
|---|---|---|---|
| Tamanho de núcleo: | de 8 bits | Velocidade: | 16MHz |
| Conectividade: | ² C de I, LINbus, SPI, UART/USART | Periféricos: | A baixa de pressão detecta/restauração, POR, PWM, WDT |
| Tamanho de memória do programa: | 25 | Digi-chave programável Processador não verificado do núcleo Tamanho de núcleo de STM8A velocidade de: | 32KB (32K x 8) |
| Realçar: | STM8AF6266TAX,IC MCU 8BIT 32KB,32LQFP IC MCU |
||
Descrição de produto
Memória Chip Ic Mcu 8bit 32kb 32lqfp instantâneo de STM8AF6266TAX Emmc
FLASH de 8 bits 32-LQFP de IC 16MHz 32KB do microcontrolador de STM8A STM8A (32K x 8) (7x7)
Especificações de STM8AF6266TAX
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | STMicroelectronics |
| Série | STM8A |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Não para projetos novos |
| Digi-chave programável | Não verificado |
| Processador do núcleo | STM8A |
| Tamanho de núcleo | de 8 bits |
| Velocidade | 16MHz |
| Conectividade | ² C de I, LINbus, SPI, UART/USART |
| Periféricos | A baixa de pressão detecta/restauração, POR, PWM, WDT |
| Número de I/O | 25 |
| Tamanho de memória do programa | 32KB (32K x 8) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | 1K x 8 |
| RAM Size | 2K x 8 |
| Tensão - fonte (Vcc/Vdd) | 3V ~ 5.5V |
| Conversores de dados | A/D 7x10b |
| Tipo do oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 32-LQFP |
| Pacote do dispositivo do fornecedor | 32-LQFP (7x7) |
| Número baixo do produto | STM8 |
Características de STM8AF6266TAX
• AEC-Q10x qualificou
• Núcleo
– FCPU máximo: 16 megahertz
– Núcleo avançado de STM8A com o encanamento da arquitetura de Harvard e das 3 fases
– 1,6 ciclos médios/instrução tendo por resultado 10 MIPS em 16 megahertz de fCPU para a avaliação de desempenho do padrão do setor
• Memórias
– Memória instantânea do programa: flash de 16 a 32 Kbyte; retenção dos dados 20 anos no °C 55 após 1 kcycle
– Memória dos dados: 0,5 a 1 dados verdadeiros EEPROM do Kbyte; kcycle da resistência 300
– RAM: Kbyte 2
• Gestão do pulso de disparo
– Oscilador de cristal do ressonador da baixa potência com entrada de pulso de disparo externo
– Interno, usuário-trimmable 16 megahertz RC e baixa potência osciladores de 128 quilohertz RC
– Sistema de segurança do pulso de disparo com monitor do pulso de disparo
• Gestão da restauração e de fonte
– Espera/excitação/baixa potência da parada modos com bloquear definível do pulso de disparo do usuário
– Baixo consumo poder-em e restauração do powerdown
• Gestão de interrupção
– Controlador de interrupção aninhado com 32 vetores
– Até 34 interrupções externos em 5 vetores
• Temporizadores
– Até 2 temporizadores de 16 bits de uso geral de PWM com os até 3 canais de CAPCOM cada (IC, OC ou PWM)
– Temporizador do controle avançado: de 16 bits, 4 canais de CAPCOM, 3 saídas complementares, inserção do deadtime e sincronização flexível
– temporizador básico de 8 bits da AR com prescaler de 8 bits
Aplicações de STM8AF6266TAX
• 80 instruções com tamanho médio de uma instrução de 2 bytes
• Movimento de dados e funções padrão da lógica/aritmética
• de 8 bits pela multiplicação de 8 bits
• de 16 bits por de 8 bits e por de 16 bits pela divisão de 16 bits
• Manipulação mordida
• Transferência de dados entre a pilha e o acumulador (impulso/PNF) com acesso direto da pilha
• Transferência de dados usando os registros de X e de Y ou direto memória-a-memorytransfers
Classificações ambientais & da exportação de STM8AF6266TAX
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
