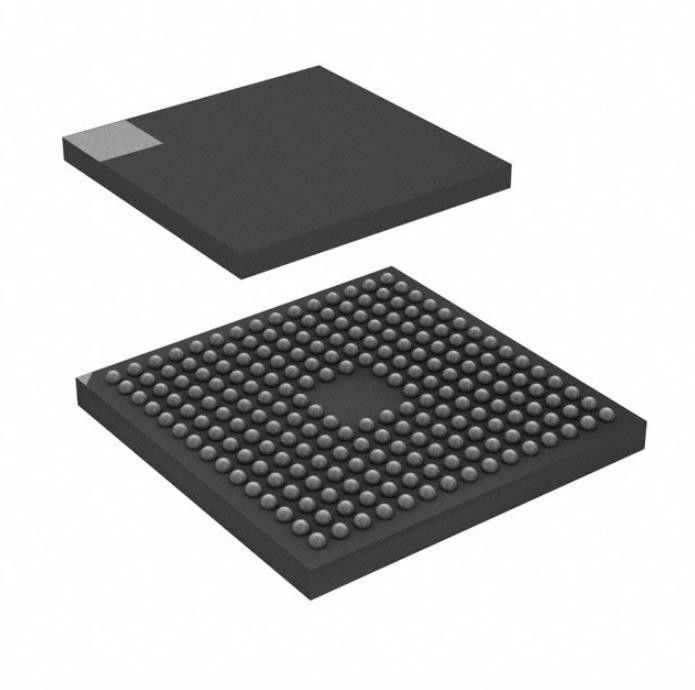

STM32F429NIH6 Chip de memória Emmc Ic Mcu 32bit 2mb Flash 216tfbga
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | STM32F429NIH6 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Série: | STM32F4 | Pacote: | Bandeja |
|---|---|---|---|
| Estado do produto: | Ativo | Digi-chave programável: | Não verificado |
| Processador do núcleo: | ARM® Cortex®-M4 | Tamanho de núcleo: | Único-núcleo de 32 bits |
| Velocidade: | 180MHz | Número de I/O: | 168 |
Descrição de produto
STM32F429NIH6 Emmc Chip de Memória Ic Mcu 32bit 2mb Flash 216tfbga
ARM® Cortex®-M4 STM32F4 Microcontrolador IC 32-Bit Single-Core 180MHz 2MB (2M x 8) FLASH 216-TFBGA (13x13)
Especificações deSTM32F429NIH6
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | STMicroeletrônica |
| Series | STM32F4 |
| Pacote | Bandeja |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Processador Núcleo | ARM® Cortex®-M4 |
| Tamanho do núcleo | Núcleo único de 32 bits |
| Velocidade | 180MHz |
| Conectividade | CANbus, EBI/EMI, Ethernet, I²C, IrDA, LINbus, SPI, UART/USART, USB OTG |
| Periféricos | Detecção/redefinição de brown-out, DMA, I²S, LCD, POR, PWM, WDT |
| Número de E/S | 168 |
| Tamanho da memória do programa | 2MB (2M x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | - |
| Tamanho da RAM | 256K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 1,8V ~ 3,6V |
| Conversores de dados | A/D 24x12b;D/A 2x12b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 216-TFBGA |
| Pacote de dispositivos do fornecedor | 216-TFBGA (13x13) |
| Número do produto base | STM32F429 |
Características deSTM32F429NIH6
• Núcleo: CPU Cortex®-M4 Arm® de 32 bits com FPU, acelerador adaptável em tempo real (ART Accelerator™) permitindo execução de estado 0-espera da memória Flash, frequência de até 180 MHz, MPU, 225 DMIPS/1,25 DMIPS/ MHz (Dhrystone 2.1) e instruções DSP
• Recordações
– Até 2 MB de memória Flash organizada em dois bancos permitindo leitura durante a gravação
– Até 256+4 KB de SRAM, incluindo 64 KB de RAM de dados CCM (memória acoplada ao núcleo)
– Controlador de memória externo flexível com barramento de dados de até 32 bits: memórias SRAM, PSRAM, SDRAM/LPSDR SDRAM, Compact Flash/NOR/NAND
• Interface paralela LCD, modos 8080/6800
• Controlador LCD-TFT com resolução totalmente programável (largura total de até 4.096 pixels, altura total de até 2.048 linhas e clock de pixel de até 83 MHz)
• Chrom-ART Accelerator™ para melhor
criação de conteúdo gráfico (DMA2D)
• Relógio, reinicialização e gerenciamento de suprimentos
– Alimentação de aplicação de 1,7 V a 3,6 V e E/S
– POR, PDR, PVD e BOR
– Oscilador de cristal de 4 a 26 MHz
– RC interno de fábrica de 16 MHz (1% de precisão)
– Oscilador de 32 kHz para RTC com calibração
– RC interno de 32 kHz com calibração
• Baixa potência
- Modos de suspensão, parada e espera
– Fornecimento VBAT para RTC, registros de backup de 20 × 32 bits + SRAM de backup opcional de 4 KB
• 3×12 bits, 2,4 MSPS ADC: até 24 canais e 7,2 MSPS no modo triplo intercalado
• Conversores D/A de 2×12 bits
• DMA de uso geral: controlador DMA de 16 fluxos com FIFOs e suporte a rajadas
• Até 17 temporizadores: até doze temporizadores de 16 bits e dois de 32 bits até 180 MHz, cada um com até 4 IC/OC/PWM ou contador de pulso e entrada de encoder de quadratura (incremental)
Formulários deSTM32F429NIH6
Um PLL adicional dedicado ao áudio e LCD-TFT é usado para o periférico SAI1 caso o PLLI2S seja programado para atingir outra frequência de amostragem de áudio (49,152 MHz ou 11,2896 MHz) e o aplicativo de áudio exija ambas as frequências de amostragem simultaneamente.O PLLSAI também é usado para gerar o relógio LCD-TFT.
Classificações Ambientais e de Exportação deSTM32F429NIH6
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
Deseja saber mais detalhes sobre este produto
