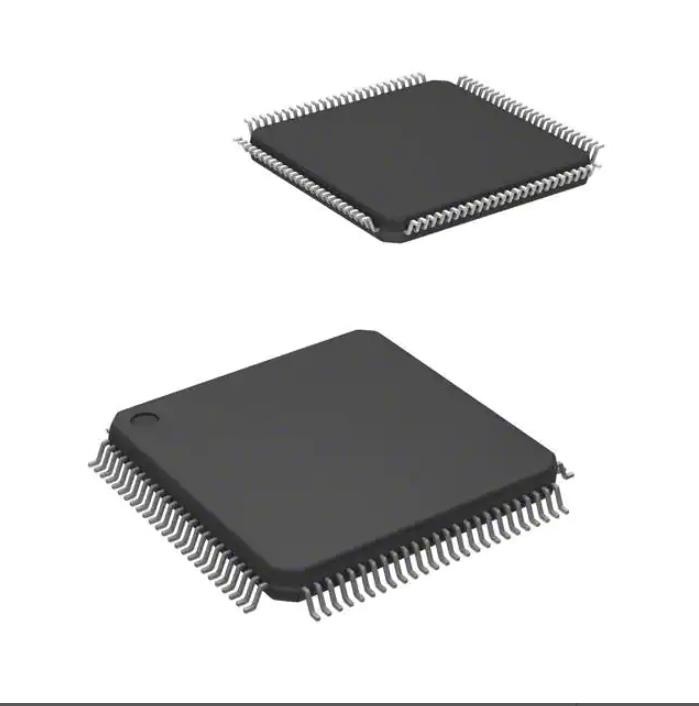

Memória Chip Ic Mcu 32bit 128kb 100lqfp instantâneo de STM32F100VBT6BTR Emmc
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | STM32F100VBT6BTR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Digi-chave programável: | Não verificado |
|---|---|---|---|
| Processador do núcleo: | ARM® Cortex®-M3 | Tamanho de núcleo: | Único-núcleo de 32 bits |
| Velocidade: | 24MHz | Conectividade: | ² C de I, IrDA, LINbus, SPI, UART/USARTSART |
| Periféricos: | Acesso direto da memória, PDR, POR, PVD, PWM, sensor do Temp, WDT | Número de I/O: | 80 |
Descrição de produto
Memória Chip Ic Mcu 32bit 128kb 100lqfp instantâneo de STM32F100VBT6BTR Emmc
FLASH de 32 bits 100-LQFP do Único-núcleo 24MHz 128KB de IC do microcontrolador de ARM® Cortex®-M3 STM32F1 (128K x 8) (14x14)
Especificações de STM32F100VBT6BTR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | STMicroelectronics |
| Série | STM32F1 |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Digi-chave programável | Não verificado |
| Processador do núcleo | ARM® Cortex®-M3 |
| Tamanho de núcleo | Único-núcleo de 32 bits |
| Velocidade | 24MHz |
| Conectividade | ² C de I, IrDA, LINbus, SPI, UART/USART |
| Periféricos | Acesso direto da memória, PDR, POR, PVD, PWM, sensor do Temp, WDT |
| Número de I/O | 80 |
| Tamanho de memória do programa | 128KB (128K x 8) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | - |
| RAM Size | 8K x 8 |
| Tensão - fonte (Vcc/Vdd) | 2V ~ 3.6V |
| Conversores de dados | A/D 16x12b; D/A 2x12b |
| Tipo do oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 100-LQFP |
| Pacote do dispositivo do fornecedor | 100-LQFP (14x14) |
| Número baixo do produto | STM32F100 |
Características de STM32F100VBT6BTR
• Núcleo: Processador central Cortex®-M3 de 32 bits de ARM®
– 24 megahertz de frequência máxima, desempenho de 1,25 DMIPS/MHz (Dhrystone 2,1)
– divisão da multiplicação e do hardware do Único-ciclo
• Memórias
– 16 a 128 Kbytes da memória Flash
– 4 a 8 Kbytes de SRAM
• Gestão do pulso de disparo, da restauração e de fonte
– fonte da aplicação de 2,0 a 3,6 V e I/Os
– POR, PDR e detector programável da tensão (PVD)
– 4 oscilador de cristal de to-24 megahertz
– RC fábrica-aparado 8 megahertz interno
– 40 quilohertz internos RC
– PLL para o pulso de disparo do processador central
– oscilador de 32 quilohertz para o RTC com calibração
• Baixa potência
– Sono, parada e modos à espera
– Fonte de VBAT para o RTC e registros alternativos
• Elimine erros do modo
– O fio de série elimina erros (SWD) e relação de JTAG
• Acesso direto da memória
– controlador de acesso direto da memória de 7 canais
– Os periféricos apoiaram: temporizadores, CAD, SPIs, I 2Cs, USARTs e DACs
• 1 bocado do × 12, conversor do A/D de 1,2 µs (até 16 canais)
– Escala da conversão: 0 a 3,6 V
– Sensor de temperatura
• 2 conversores do bocado D/A do × 12
• Até 80 portos rápidos do I/O
– 37/51/80 de I/Os, todo o mappable em 16 vetores de interrupção externo e quase todos os 5 V-tolerantes
• Até 12 temporizadores
– Até três temporizadores de 16 bits, cada um com os até 4 IC/OC/PWM ou contador de pulso
– de 16 bits, temporizador do avançado-controle de 6 canais: até 6 canais para a saída de PWM, a geração do tempo inoperante e a parada de emergência
– Um temporizador de 16 bits, com 2 IC/OC, 1 OCN/PWM, geração do inoperante-tempo e parada de emergência
– Dois temporizadores de 16 bits, cada com IC/OC/OCN/PWM, geração do inoperante-tempo e parada de emergência
– 2 temporizadores de cão de guarda (independente e janela)
– Temporizador de SysTick: 24 downcounter mordidos
– Dois temporizadores básicos de 16 bits para conduzir o DAC
• Até 8 relações de comunicações
– Até duas relações de I2C (SMBus/PMBus)
– Até 3 USARTs (relação do ISO 7816, LIN, capacidade de IrDA, controle do modem)
– Até 2 SPIs (12 Mbit/s)
– Relação do controle dos produtos eletrónicos de consumo (CEC)
• A unidade do cálculo do centro de detecção e de controlo, 96 mordeu a identificação original
• Pacotes de ECOPACK®
Aplicações de STM32F100VBT6BTR
O regulador tem três modos de operação: principal (SR.), baixa potência (LPR) e poder para baixo.
• O SR. é usado no modo regulamentar nominal (a corrida)
• LPR é usado no modo da parada
• O poder é usado para baixo no modo à espera: a saída do regulador está na impedância alta: os circuitos do núcleo são postos para baixo, induzindo o consumo zero (mas
os índices dos registros e SRAM são perdidos) este regulador são permitidos sempre após a restauração. É deficiente dentro
Modo à espera, fornecendo a saída alta da impedância.
Classificações ambientais & da exportação de STM32F100VBT6BTR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
