STM32F071RBT6TR Chip de memória Emmc Ic Mcu 32bit 128kb Flash 64lqfp
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | STM32F071RBT6TR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Digi-chave programável: | Não verificado |
|---|---|---|---|
| Processador do núcleo: | ARM® Cortex®-M0 | Tamanho de núcleo: | Único-núcleo de 32 bits |
| Velocidade: | 48MHz | Conectividade: | HDMI-CEC, ² C de I, IrDA, LINbus, SPI, UART/USART |
| Periféricos: | ACESSO DIRETO DA MEMÓRIA, ² S DE I, POR, PWM, WDT | Número de I/O: | 51 |
Descrição de produto
STM32F071RBT6TR Chip de memória Emmc Ic Mcu 32bit 128kb Flash 64lqfp

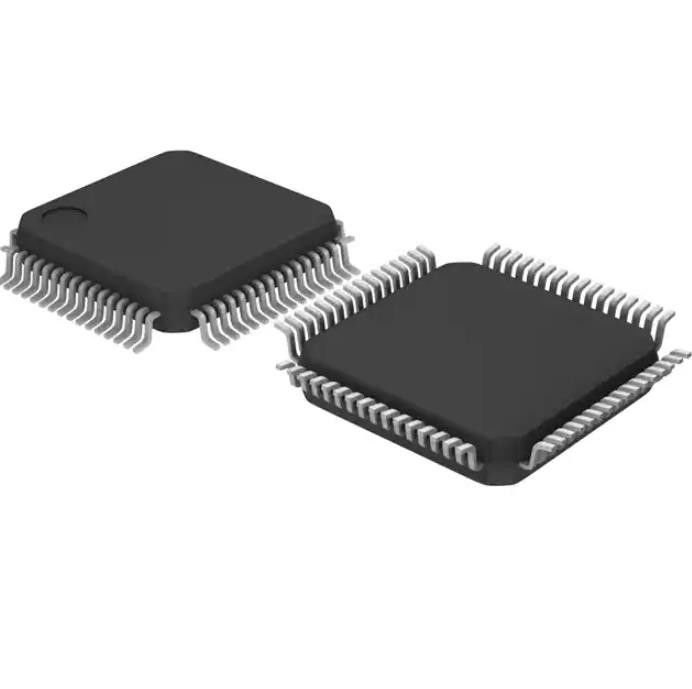

ARM® Cortex®-M0 STM32F0 Microcontrolador IC 32-Bit Single-Core 48MHz 128KB (128K x 8) FLASH 64-LQFP (10x10)
Especificações deSTM32F071RBT6TR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | STMicroeletrônica |
| Series | STM32F0 |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Processador Núcleo | ARM® Cortex®-M0 |
| Tamanho do núcleo | Núcleo único de 32 bits |
| Velocidade | 48MHz |
| Conectividade | HDMI-CEC, I²C, IrDA, LINbus, SPI, UART/USART |
| Periféricos | DMA, I²S, POR, PWM, WDT |
| Número de E/S | 51 |
| Tamanho da memória do programa | 128 KB (128 K x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | - |
| Tamanho da RAM | 16K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 1,65V ~ 3,6V |
| Conversores de dados | A/D 19x12b;D/A 2x12b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 64-LQFP |
| Pacote de dispositivos do fornecedor | 64-LQFP (10x10) |
| Número do produto base | STM32F071 |
Características deSTM32F071RBT6TR
• Núcleo: CPU Cortex®-M0 Arm® de 32 bits, frequência de até 48 MHz
• Recordações
– 64 a 128 Kbytes de memória Flash
– 16 Kbytes de SRAM com paridade de HW
• Unidade de cálculo CRC
• Reinicialização e gerenciamento de energia
– Alimentação digital e E/S: VDD = 2,0 V a 3,6 V
– Alimentação analógica: VDDA = VDD a 3,6 V
– I/Os selecionados: VDDIO2 = 1,65 V a 3,6 V
– Reiniciar ao ligar/desligar (POR/PDR)
– Detector de tensão programável (PVD)
- Modos de baixo consumo de energia: Suspender, Parar, Espera
– Fornecimento VBAT para RTC e registros de backup
• Gerenciamento do relógio
– Oscilador de cristal de 4 a 32 MHz
– Oscilador de 32 kHz para RTC com calibração
– RC interno de 8 MHz com opção x6 PLL
– Oscilador RC interno de 40 kHz
– Oscilador interno de 48 MHz com ajuste automático baseado em ext.sincronização
• Até 87 I/Os rápidos
– Todos mapeáveis em vetores de interrupção externos
– Até 68 E/S com capacidade tolerante a 5 V e 19 com alimentação independente VDDIO2
• Controlador DMA de 7 canais
• Um ADC de 12 bits e 1,0 µs (até 16 canais)
– Faixa de conversão: 0 a 3,6 V
– Alimentação analógica separada: 2,4 V a 3,6 V
• Um conversor D/A de 12 bits (com 2 canais)
• 2 comparadores analógicos rápidos de baixa potência com entrada e saída programáveis
• Até 24 canais de detecção capacitiva para teclas de toque, sensores de toque lineares e rotativos
• Calendário RTC com alarme e despertar periódico de Parar/Standby
• 12 temporizadores
– Um temporizador de controle avançado de 16 bits para saída PWM de seis canais
– Um temporizador de 32 bits e sete de 16 bits, com até quatro IC/OC, OCN, utilizáveis para decodificação de controle IR ou controle DAC
– Temporizadores de watchdog independentes e do sistema
- Temporizador SysTick
• Interfaces de comunicação
– 2 interfaces I2C suportando Fast Mode Plus (1 Mbit/s) com dissipador de corrente de 20 mA, uma suportando SMBus/PMBus e ativação
– 4 USARTs suportando SPI mestre síncrono e controle de modem, dois com interface ISO7816, LIN, IrDA, detecção automática de taxa de transmissão e recurso de ativação
– 2 SPIs (18 Mbit/s) com quadros de 4 a 16 bits programáveis e com interface I2S multiplexada
• HDMI CEC, ativação na recepção do cabeçalho
• Depuração de fio serial (SWD)
• ID exclusivo de 96 bits
• Todos os pacotes ECOPACK®2
Formulários deSTM32F071RBT6TR
O regulador possui dois modos de operação e fica sempre habilitado após o reset.
• Main (MR) é usado no modo de operação normal (Run).
• Baixo consumo de energia (LPR) pode ser usado no modo Stop, onde a demanda de energia é reduzida.
No modo de espera, ele é colocado no modo de desligamento.Neste modo, a saída do regulador está em alta impedância e o circuito do kernel é desligado, induzindo o consumo zero (mas o conteúdo dos registradores e SRAM são perdidos).
Classificações Ambientais e de Exportação deSTM32F071RBT6TR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
