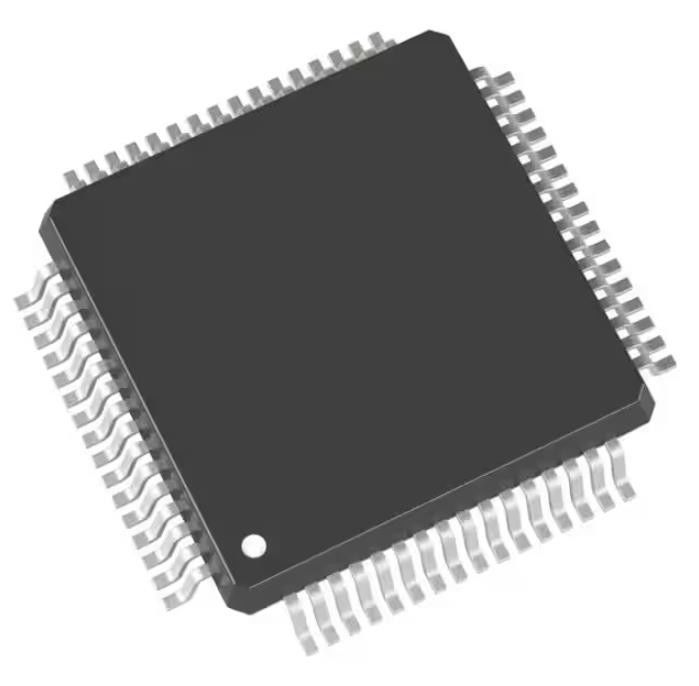

STM32F030RCT6TR Chip de memória Emmc Ic Mcu 32bit 256kb Flash 64lqfp
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | STM32F030RCT6TR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Digi-chave programável: | Não verificado |
|---|---|---|---|
| Processador do núcleo: | ARM® Cortex®-M0 | Tamanho de núcleo: | Único-núcleo de 32 bits |
| Velocidade: | 48MHz | Conectividade: | ² C DE I, SPI, UART/USART |
| Periféricos: | ACESSO DIRETO DA MEMÓRIA, POR, PWM, WDT | Número de I/O: | 51 |
Descrição de produto
STM32F030RCT6TR Chip de memória Emmc Ic Mcu 32bit 256kb Flash 64lqfp
ARM® Cortex®-M0 STM32F0 Microcontrolador IC 32-Bit Single-Core 48MHz 256KB (256K x 8) FLASH 64-LQFP (10x10)
Especificações deSTM32F030RCT6TR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| Microcontroladores | |
| Mfr | STMicroeletrônica |
| Series | STM32F0 |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Processador Núcleo | ARM® Cortex®-M0 |
| Tamanho do núcleo | Núcleo único de 32 bits |
| Velocidade | 48MHz |
| Conectividade | I²C, SPI, UART/USART |
| Periféricos | DMA, POR, PWM, WDT |
| Número de E/S | 51 |
| Tamanho da memória do programa | 256 KB (256 K x 8) |
| Tipo de memória do programa | CLARÃO |
| Tamanho da EEPROM | - |
| Tamanho da RAM | 32K x 8 |
| Tensão - Alimentação (Vcc/Vdd) | 2,4 V ~ 3,6 V |
| Conversores de dados | A/D 18x12b |
| Tipo de oscilador | interno |
| Temperatura de operação | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 64-LQFP |
| Pacote de dispositivos do fornecedor | 64-LQFP (10x10) |
| Número do produto base | STM32F030 |
Características deSTM32F030RCT6TR
• Núcleo: CPU Cortex®-M0 Arm® de 32 bits, frequência de até 48 MHz
• Recordações
– 16 a 256 Kbytes de memória Flash
– 4 a 32 Kbytes de SRAM com paridade de HW
• Unidade de cálculo CRC
• Reinicialização e gerenciamento de energia
– Alimentação digital e E/S: VDD = 2,4 V a 3,6 V
– Alimentação analógica: VDDA = VDD a 3,6 V
– Reiniciar ao ligar/desligar (POR/PDR)
- Modos de baixo consumo de energia: Suspender, Parar, Espera
• Gerenciamento do relógio
– Oscilador de cristal de 4 a 32 MHz
– Oscilador de 32 kHz para RTC com calibração
– RC interno de 8 MHz com opção x6 PLL
– Oscilador RC interno de 40 kHz
• Até 55 I/Os rápidos
– Todos mapeáveis em vetores de interrupção externos
– Até 55 E/S com capacidade tolerante a 5V
• Controlador DMA de 5 canais
• Um ADC de 12 bits e 1,0 µs (até 16 canais)
– Faixa de conversão: 0 a 3,6 V
– Alimentação analógica separada: 2,4 V a 3,6 V
• Calendário RTC com alarme e despertar periódico de Parar/Standby
• 11 temporizadores
– Um temporizador de controle avançado de 16 bits para saída PWM de seis canais
– Até sete temporizadores de 16 bits, com até quatro IC/OC, OCN, utilizáveis para decodificação de controle IR
– Temporizadores de watchdog independentes e do sistema
- Temporizador SysTick
• Interfaces de comunicação
– Até duas interfaces I2C
– Suporte Fast Mode Plus (1 Mbit/s) em um ou dois I/Fs, com dissipador de corrente de 20 mA
– Suporte SMBus/PMBus (em I/F único)
– Até seis USARTs suportando SPI síncrono mestre e controle de modem;um com detecção automática de taxa de transmissão
– Até dois SPIs (18 Mbit/s) com 4 a 16 quadros de bits programáveis
• Depuração de fio serial (SWD)
• Todos os pacotes ECOPACK®2
Formulários deSTM32F030RCT6TR
A menos que especificado de outra forma, os dados típicos são baseados em TA = 25 °C, VDD = VDDA = 3,3 V. Eles são fornecidos apenas como diretrizes de projeto e não são testados.Os valores típicos de precisão do ADC são determinados pela caracterização de um lote de amostras de um lote de difusão padrão em toda a faixa de temperatura, onde 95% dos dispositivos apresentam um erro menor ou igual ao valor indicado (média ±2σ).
Classificações Ambientais e de Exportação deSTM32F030RCT6TR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
