LM5127QRGZRQ1 Relés de uso geral 42v Wide-Vin Triple Buck e Boo
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM5127QRGZRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Tipo da saída: | Motorista do transistor |
|---|---|---|---|
| Função: | Step-Up, Step-Down, Step-Up/Step-Down | Configuração de saída: | Positivo |
| Topologia: | Fanfarrão, impulso, SEPIC | Número de saídas: | 3 |
| Fases de saída: | 1 | Tensão - fonte (Vcc/Vdd): | 0.8V ~ 42V |
Descrição de produto
LM5127QRGZRQ1 Relés de uso geral 42v Wide-Vin Triple Buck e Boo

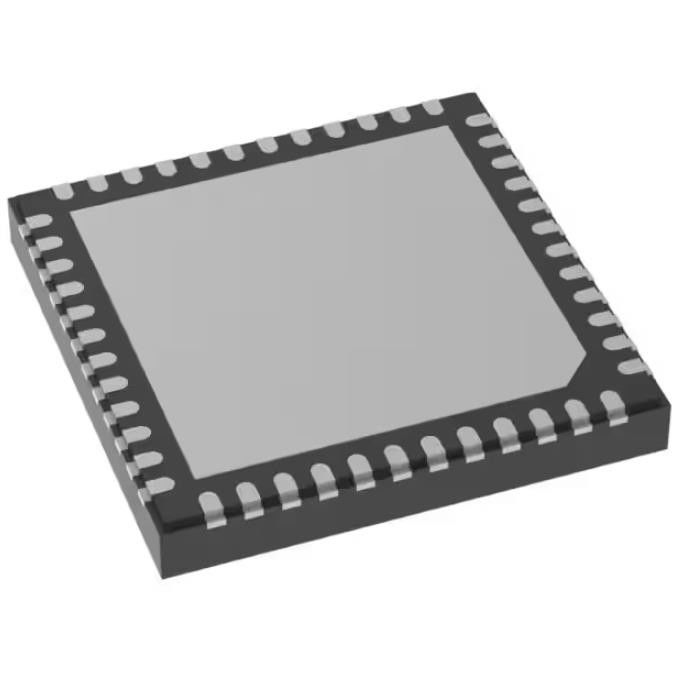

Buck, Boost, Regulador SEPIC Saída Positiva Step-Up, Step-Down, Step-Up/Step-Down DC-DC Controller IC 48-VQFN (7x7)
Especificações de LM5127QRGZRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Controladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Tipo de saída | driver de transistor |
| Função | Step-Up, Step-Down, Step-Up/Step-Down |
| Configuração de saída | Positivo |
| Topologia | Buck, Boost, SEPIC |
| Número de saídas | 3 |
| Fases de saída | 1 |
| Tensão - Alimentação (Vcc/Vdd) | 0,8V ~ 42V |
| Frequência - Comutação | 100 kHz ~ 2,2 MHz |
| Ciclo de Trabalho (Máx.) | 94% |
| Retificador Síncrono | Não |
| Sincronização do relógio | Sim |
| Interfaces seriais | - |
| Recursos de controle | Limite de Corrente, Habilitar, Controle de Frequência, Partida Suave |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície, flanco molhável |
| Pacote / Estojo | 48-VFQFN Almofada exposta |
| Pacote de dispositivos do fornecedor | 48-VQFN (7x7) |
| Número do produto base | LM5127 |
Características deLM5127QRGZRQ1
• AEC-Q100 qualificado para aplicações automotivas
– Grau de temperatura 1: –40°C a +125°C, TA
• Capaz de Segurança Funcional
– Documentação disponível para auxiliar no projeto funcional do sistema de segurança
• Adequado para várias arquiteturas e escalável
– Controladores síncronos de saída tripla
– Topologia flexível
• CH1: topologia boost/buck
• CH2, CH3: dois bucks monofásicos / topologia buck intercalada de fase dupla
– Ativar pino e indicador PGOOD por canal
- Monitor de bateria de baixo QI opcional
• Ampla faixa operacional para aplicações automotivas
– Faixa de operação de entrada de 3,8 V a 42 V
– Entrada de boost mínima 0,8 V quando BIAS ≥ 3,8 V
– Saída Boost: ajustável até 42 V
– Saída Buck: fixa 3,3 V, 5 V, ou adj.0,8 -42 V
– Ignorar a operação quando VSUPPLY>VLOAD (aumento)
– Operação LDO quando VSUPPLY ≈ VLOAD (buck)
• Consumo de bateria minimizado
– Corrente de desligamento ≤ 2,8 μA
– Transição automática para o modo de sono de baixo QI
- Consumo de bateria durante o sono
• QI≤ 14 μA quando 3,3-V buck ligado
• QI≤ 22 μA quando 3,3-V e 5-V bucks em
• QI≤ 32 μA quando 3,3-V, 5-V bucks e boost em bypass
– Alta eficiência usando fortes drivers de 5 V
- Reguladores VCC e VDD de entrada dupla
• Solução pequena e econômica
– Frequência máxima de comutação 2,2 MHz
– Diodo interno de inicialização (boost)
– Limite de corrente de pico constante
– Suporta detecção de corrente do indutor DCR
– QFN-48 com flancos molháveis
• Evite interferência de banda AM e diafonia
– Sincronização de relógio opcional
– Frequência de comutação de 100 kHz para 2,2 MHz
– Modo de comutação selecionável (FPWM, diodeemulation e skip mode)
• Mitigação de EMI
– Espectro de propagação programável opcional
• Programabilidade e flexibilidade
- Limiar de despertar e dormir programável
– Programação de frequência de comutação dinâmica
- Tempo de início suave ajustável
– Saída ajustável usando referência de 0,8 V ±1%
- Controle adaptativo de tempo morto
• Recursos de proteção integrados
- Proteção contra sobrecorrente
• Limite de corrente de pico ciclo a ciclo
• Proteção opcional do modo soluço (buck)
• Proteção de modo latch-off opcional (buck)
- Proteção contra sobretensão
– Proteção contra curto HB-SW (aumento)
- Desligamento térmico
FormuláriosdeLM5127QRGZRQ1
• Infotainment automotivo / cluster
• Eletrônica / iluminação da carroceria automotiva
• ADAS automotivo
Classificações Ambientais e de Exportação deLM5127QRGZRQ1
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Não aplicável |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
