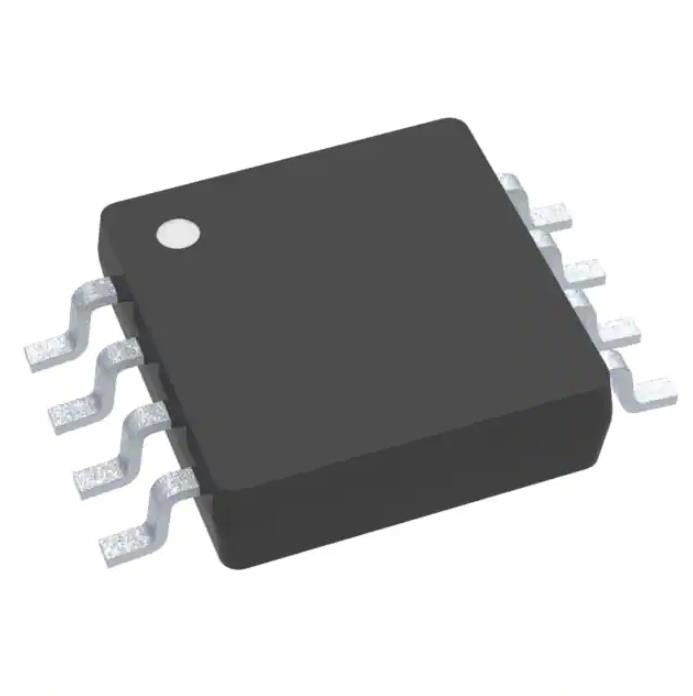

LM3478MM/NOPB Relés de uso geral Ic Reg Ctrlr Mult Top 8vssop
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM3478MM/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Tipo da saída: | Motorista do transistor |
|---|---|---|---|
| Função: | Elevador, elevador/abaixador | Configuração de saída: | Positivo |
| Topologia: | Boost, Flyback, SEPIC | Número de saídas: | 1 |
| Fases de saída: | 1 | Tensão - fonte (Vcc/Vdd): | 2.97V ~ 40V |
Descrição de produto
LM3478MM/NOPB Relés de uso geral Ic Reg Ctrlr Mult Top 8vssop
Boost, Flyback, Regulador SEPIC Intensificador de saída positiva, Intensificador/redutor DC-DC Controlador IC 8-VSSOP
Especificações deLM3478MM/NOPB
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Controladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Tipo de saída | driver de transistor |
| Função | Step-Up, Step-Up/Step-Down |
| Configuração de saída | Positivo |
| Topologia | Boost, Flyback, SEPIC |
| Número de saídas | 1 |
| Fases de saída | 1 |
| Tensão - Alimentação (Vcc/Vdd) | 2,97V ~ 40V |
| Frequência - Comutação | 100kHz ~ 1MHz |
| Ciclo de Trabalho (Máx.) | 100% |
| Retificador Síncrono | Não |
| Sincronização do relógio | Não |
| Interfaces seriais | - |
| Recursos de controle | Habilitar, Controle de Frequência |
| Temperatura de operação | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 8-TSSOP, 8-MSOP (0,118", 3,00 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-VSSOP |
| Número do produto base | LM3478 |
Características deLM3478MM/NOPB
• Pacotes VSSOP-8 e SOIC-8 de 8 derivações
• Driver push-pull interno com capacidade de corrente de pico de 1 A
• Limite de Corrente e Desligamento Térmico
• Compensação de frequência otimizada com um capacitor e um resistor
• Partida Suave Interna
• Operação do modo atual
• Bloqueio de subtensão com histerese
• Crie um design personalizado usando o LM3478 com o WEBENCH Power Designer
Formulários deLM3478MM/NOPB
• Sistemas de Energia Distribuída
• Carregadores de bateria
• Fontes de alimentação off-line
• Fontes de alimentação de telecomunicações
• Sistemas de energia automotivos
• Ampla faixa de tensão de alimentação de 2,97 V a 40 V
• Frequência de clock ajustável de 100 kHz a 1 MHz
• Referência Interna de 2,5% (Sobretemperatura)
• Corrente de desligamento de 10 µA (sobretemperatura)
• Sistemas de Energia Distribuída
• Carregadores de bateria
• Fontes de alimentação off-line
• Fontes de alimentação de telecomunicações
• Sistemas de energia automotivos
• Ampla faixa de tensão de alimentação de 2,97 V a 40 V
• Frequência de clock ajustável de 100 kHz a 1 MHz
• Referência Interna de 2,5% (Sobretemperatura)
• Corrente de desligamento de 10 µA (sobretemperatura)
Classificações Ambientais e de Exportação deLM3478MM/NOPB
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Deseja saber mais detalhes sobre este produto
