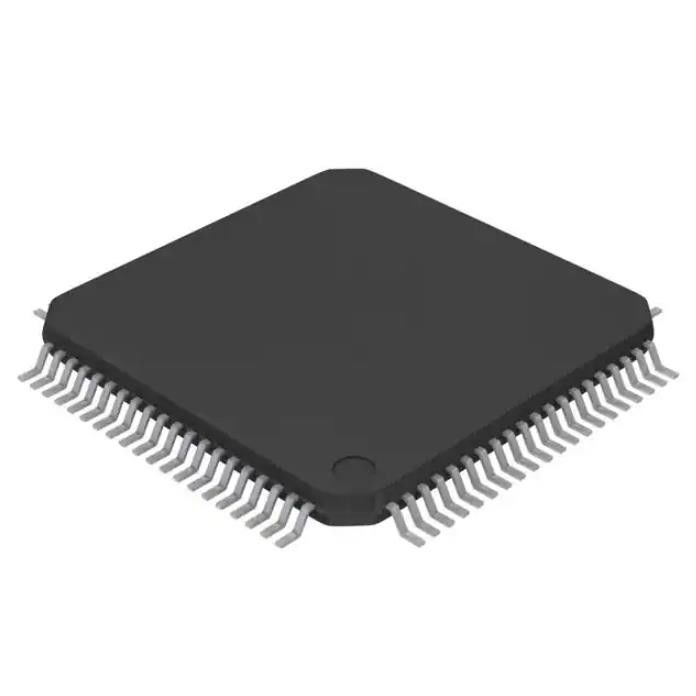

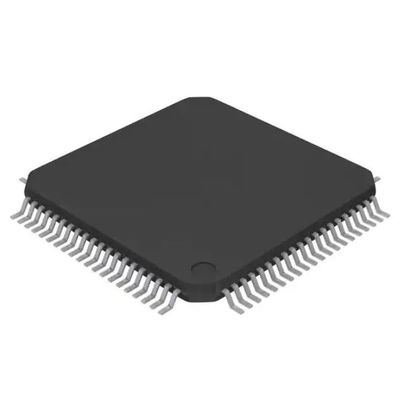

82V2042EPFG Finalidade Relés Ic Telecom Interface 80tqfp
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | 82V2042EPFG |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Pacote: | Bandeja | Estado do produto: | Ativo |
|---|---|---|---|
| Função: | Linha unidade de relação (LIU) | Relação: | LIU |
| Tensão - fonte: | 3.13V ~ 3.47V | Temperatura de funcionamento: | -40°C ~ 85°C |
| Montando o tipo: | Montagem de superfície | Pacote/caso: | 80-LQFP |
Descrição de produto
Especificações de82V2042EPFG
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Interface | |
| telecomunicações | |
| Mfr | Renesas Electronics America Inc. |
| Series | - |
| Pacote | Bandeja |
| Status do produto | Ativo |
| Função | Unidade de interface de linha (LIU) |
| Interface | LIU |
| Tensão - Fornecimento | 3,13V ~ 3,47V |
| Atual - Fornecimento | - |
| Temperatura de operação | -40°C ~ 85°C |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 80-LQFP |
| Pacote de dispositivos do fornecedor | 80-TQFP (14x14) |
| Número do produto base | 82V2042 |
Características de82V2042EPFG
• Interfaces de linha de curta distância T1/E1/J1 de canal duplo
• Suporta HPS (Hitless Protection Switching) para proteção 1+1 sem relés externos
• Comutação T1/E1/J1 programável, permitindo uma lista de materiais para qualquer condição de linha
• Fonte de alimentação única de 3,3 V com tolerância de 5 V em interfaces digitais
• Atende ou excede as especificações em
- ANSI T1.102, T1.403 e T1.408
- ITU I.431, G.703, G.736, G.775 e G.823
- ETSI 300-166, 300-233 e TBR12/13
- AT&T Pub 62411
• Software programável ou hardware selecionável em:
- Modelos de modelagem de onda
- Impedância de terminação de linha (T1:100 Ω, J1:110 Ω, E1: 75 Ω/120 Ω)
- Ajuste da forma de pulso arbitrária
- Posição JA (Jitter Attenuator) (caminho de recepção ou caminho de transmissão)
- Interfaces de sistema de trilho único/trilho duplo
- Codificação/decodificação de linha B8ZS/HDB3/AMI
- Borda ativa do relógio de transmissão (TCLK) e do relógio de recepção (RCLK)
- Nível ativo de transmitir dados (TDATA) e receber dados (RDATA)
- Receptor ou transmissor desligado
- Configuração de alta impedância para drivers de linha
- Geração e detecção PRBS (Pseudo Random Bit Sequence) com polinômios 215-1 PRBS para E1
- Geração e detecção de QRSS (Quasi Random Sequence Signals) com polinômios QRSS 220-1 para T1/J1
- BPV de 16 bits (Violação de Pulso Bipolar) / Excesso de Zero/ PRBS ou contador de erro QRSS
- Loopback analógico, loopback digital, loopback remoto e loopback Inband
• Sensibilidade de recebimento adaptável de até -20 dB (somente modo Host)
• Monitoramento não intrusivo de acordo com a especificação ITU G.772
• Proteção contra curto-circuito e diodo de proteção interna para drivers de linha
• Detecção de LOS (Loss Of Signal) com níveis de LOS programáveis (somente Modo Host)
• Detecção de AIS (Sinal de Indicação de Alarme)
• Interface JTAG
• Suporta interface de controle serial, interfaces não multiplexadas Motorola e Intel e modo de controle de hardware
• Pino compatível com 82V2082 T1/E1/J1 Long Haul/Short Haul LIU e 82V2052E E1 Short Haul LIU
• Disponível em opções de pacote TQFPGreen de 80 pinos disponíveis
O IDT82V2042E pode ser configurado como uma unidade de interface de linha T1, E1 ou J1 de canal duplo.O IDT82V2042E realiza recuperação de clock/dados, decodificação de linha AMI/B8ZS/HDB3 e detecta e relata as condições LOS.Um equalizador adaptativo integrado está disponível para aumentar a sensibilidade de recepção e permitir a programação dos níveis de LOS.No caminho de transmissão, há um codificador AMI/B8ZS/HDB3 e Waveform Shaper.Existe um Atenuador de Jitter, que pode ser colocado no caminho de recepção ou no caminho de transmissão.O atenuador de jitter também pode ser desativado.O IDT82V2042E suporta interfaces de sistema Single Rail e Dual Rail.Para facilitar a manutenção da rede, um circuito de geração/detecção de PRBS/QRSS é integrado ao chip e diferentes tipos de loopbacks podem ser configurados de acordo com as aplicações.Quatro tipos diferentes de impedância de terminação de linha, 75 Ω, 100 Ω, 110 Ω e 120 Ω são selecionáveis por canal.O chip também fornece proteção contra curto-circuito do driver e diodo de proteção interna e suporta varredura de limite JTAG.O chip pode ser controlado por software ou hardware.O IDT82V2042E pode ser usado em LAN, WAN, Roteadores, Estações Base Wireless, IADs, IMAs, IMAPs, Gateways, Dispositivos de Acesso Frame Relay, equipamentos CSU/DSU, etc.
Classificações Ambientais e de Exportação de82V2042EPFG
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
