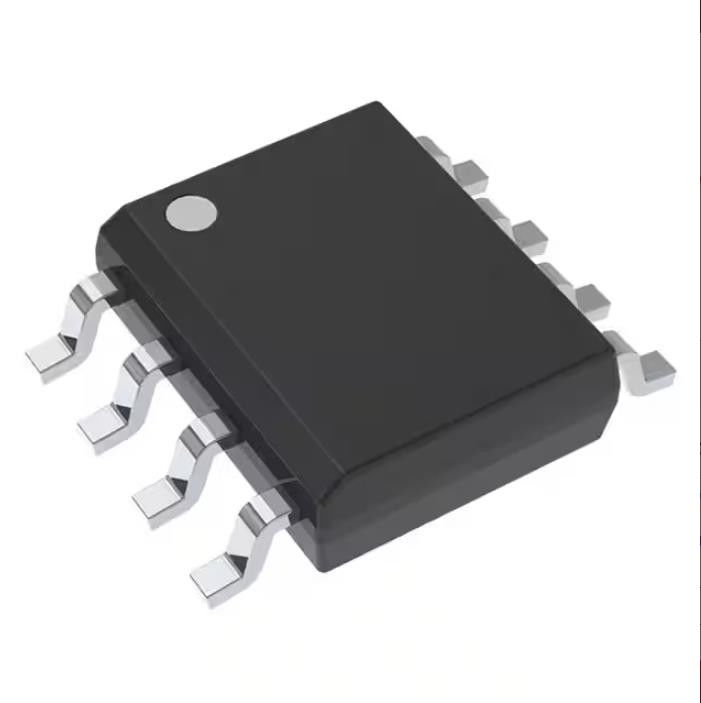

A finalidade HVDA540QDRQ1 retransmite a metade 1/1 8soic do transceptor do CI
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | HVDA540QDRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Tipo: | Transceptor |
|---|---|---|---|
| Protocolo: | CANbus | Número de motoristas/receptores: | 1/1 |
| Duplex: | Metade | Histerese do receptor: | 125 milivolt |
| Taxa de dados: | 1Mbps | Tensão - fonte: | 4.68V ~ 5.33V |
Descrição de produto
A finalidade HVDA540QDRQ1 retransmite a metade 1/1 8soic do transceptor do CI
1/1 de transceptor meio CANbus 8-SOIC
Especificações de HVDA540QDRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Relação | |
| Motoristas, receptores, transceptores | |
| Mfr | Texas Instruments |
| Série | Automotivo, AEC-Q100 |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Tipo | Transceptor |
| Protocolo | CANbus |
| Número de motoristas/receptores | 1 日 do 月 1 |
| Duplex | Metade |
| Histerese do receptor | 125 milivolt |
| Taxa de dados | 1Mbps |
| Tensão - fonte | 4.68V ~ 5.33V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 8-SOIC (0,154", largura de 3.90mm) |
| Pacote do dispositivo do fornecedor | 8-SOIC |
| Número baixo do produto | HVDA540 |
Características de HVDA540QDRQ1
• Qualificado para aplicações automotivos
• AEC-Q100 qualificou com os seguintes resultados:
– Categoria 1 da temperatura do dispositivo: – 40°C a 125°C
– Nível 3A da classificação de HBM ESD do dispositivo
– Nível C6 da classificação do dispositivo CDM ESD
– Nível M4 da classificação do milímetro ESD do dispositivo
• Cumpre ou excede as exigências de ISO 11898-2 e de ISO 11898-5
• GIFT/ICT complacente
• Proteção do ESD até 12 quilovolts (modelo do Humano-corpo) nos pinos do ônibus
• Adaptação do nível de tensão do I/O
– SN65HVDA54x: Escala adaptávela da tensão do I/O (VIO) 3 V a 5,33 V
– SN65HVDA54x-5: Versão do dispositivo de 5 V VCC
• Modos de funcionamento:
– Modo normal: Todos os dispositivos
– Modo à espera da baixa potência (VCC não exigido, somente a fonte do VIO precisou de salvar o poder do sistema)
– SN65HVDA540: Nenhum acorde
– SN65HVDA541: RXD acordam o pedido
– (Para receber - somente) modo silencioso: HVDA542
• Conformidade eletromagnética alta (compatibilidade eletrónica)
• Proteção
– Proteção do Undervoltage no VIO e em VCC
– Proteção da Ônibus-falha – de 27 V a 40 V
Aplicações de HVDA540QDRQ1
• O SAE J2284 de alta velocidade PODE para aplicações automotivos
• Relação de ônibus padrão dos dados do SAE J1939
• O Duplo-fio GMW3122 PODE camada física
• Relação de ônibus dos dados do padrão do ISO 11783
• Relação de ônibus dos dados do padrão de NMEA 2000
Classificações ambientais & da exportação de HVDA540QDRQ1
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
