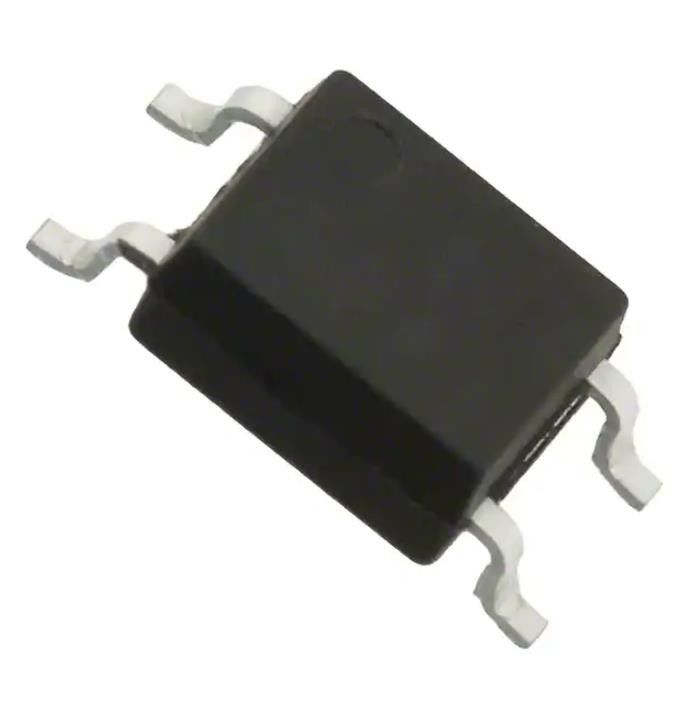

HCPL-181-00AE Optoiso Switching Regulator IC 3.75KV TRANS 4MINIFLAT
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | HCPL-181-00AE |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Número de canais: | 1 |
|---|---|---|---|
| Tensão - isolamento: | 3750Vrms | Relação de transferência atual (minuto): | 80% @ 5mA |
| Relação de transferência atual (máxima): | 160% @ 5mA | Tipo da saída: | Transistor |
| Tempo da elevação/queda (tipo): | 4µs, 3µs | Tipo entrado: | C.C. |
| Realçar: | HCPL-181-00AE Optoiso,3.75KV TRANS 4MINIFLAT,Optoiso Switching Regulator |
||
Descrição de produto
Especificações deHCPL-181-00AE
| TIPO | DESCRIÇÃO |
| Categoria | Isoladores |
| Optoisoladores | |
| Transistor, optoisoladores de saída fotovoltaica | |
| Mfr | Broadcom Limited |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Número de canais | 1 |
| Tensão - Isolamento | 3750 Vrms |
| Taxa de transferência atual (min) | 80% @ 5mA |
| Taxa de transferência atual (máx.) | 160% @ 5mA |
| Hora de ligar/desligar (tipo) | - |
| Tempo de subida/descida (tipo) | 4µs, 3µs |
| Tipo de entrada | DC |
| Tipo de saída | Transistor |
| Tensão - Saída (Máx.) | 80V |
| Corrente - Saída / Canal | 50mA |
| Tensão - Direto (Vf) (Típico) | 1,2 V |
| Corrente - DC Forward (If) (Max) | 50 mA |
| Saturação Vce (Max) | 200mV |
| Temperatura de operação | -55°C ~ 100°C |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 4-SMD, Asa de Gaivota |
| Pacote de dispositivos do fornecedor | 4-Mini-Apartamento |
| Número do produto base | HCPL-181 |
Características deHCPL-181-00AE
• Taxa de transferência atual (CTR: mínimo de 50% em IF = 5 mA, VCE = 5V)
• Alta tensão de isolamento de entrada-saída (Viso = 3750 Vrms)
• Alta tensão coletor-emissor (VCEO = 80V)
• Tempo de resposta (tr: típico, 4 μs em VCE = 2V, IC = 2 mA, RL = 100• )
• Embalagem mini plana (perfil de 2,0 mm) em fita e bobina pacote
• Aprovado pela UL
• CSA aprovado
• IEC 60747-5-5 aprovado
• Opções disponíveis:
– Aplicativo IEC 60747-5-5
• Interfaces de E/S para computadores
• Aparelhos do sistema, instrumentos de medição
• Transmissão de sinal entre circuitos de diferentes potenciais e impedâncias
• Circuito de realimentação na fonte de alimentação
Classificações Ambientais e de Exportação deHCPL-181-00AE
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
