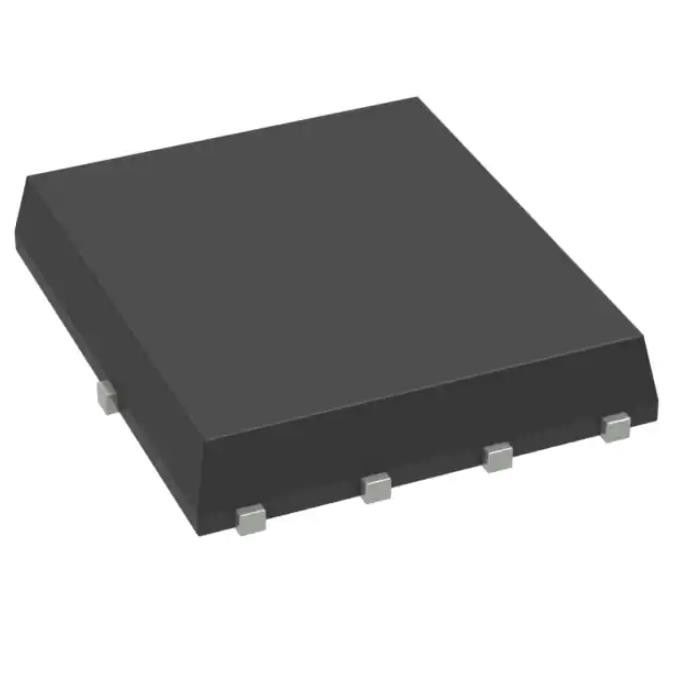

FDWS86380-F085 Circuito IC Mosfet Chip N-CH 80V 50A POWER56
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | FDWS86380-F085 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Processador do núcleo: | N-canal |
|---|---|---|---|
| Tecnologia: | MOSFET (óxido de metal) | Drene à tensão da fonte (Vdss): | 80 V |
| Atual - dreno contínuo (identificação) @ 25°C: | 50A (Tc) USART | Tensão da movimentação (Max Rds On, Min Rds On): | 10V |
| RDS (máximo) @ na identificação, Vgs: | 13.4mOhm @ 50A, 10V | Identificação de Vgs (th) (máximo) @: | 4V @ 250µA |
| Realçar: | FDWS86380-F085,Mosfet IC Circuit Chip,N-CH 80V 50A POWER56 |
||
Descrição de produto
FDWS86380-F085 Relés de uso geral Mosfet N-Ch 80v 50a Power56
Canal N 80 V 50A (Tc) 75W (Tj) Montagem em Superfície Power56
Especificações deFDWS86380-F085
| TIPO | DESCRIÇÃO |
| Categoria | Produtos semicondutores discretos |
| Transistores | |
| FETs, MOSFETs | |
| FETs simples, MOSFETs | |
| Mfr | onsemi |
| Series | Automotivo, AEC-Q101, PowerTrench® |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Status do produto | Ativo |
| Tipo FET | Canal N |
| Tecnologia | MOSFET (Óxido Metálico) |
| Dreno para Tensão da Fonte (Vdss) | 80 V |
| Corrente - Drenagem Contínua (Id) @ 25°C | 50A (Tc) |
| Tensão do Drive (Max Rds On, Min Rds On) | 10V |
| Rds On (Max) @ Id, Vgs | 13,4mOhm @ 50A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
| Carga do Gate (Qg) (Max) @ Vgs | 30 nC @ 10 V |
| Vgs (Máx.) | ±20V |
| Capacitância de entrada (Ciss) (Max) @ Vds | 1440 pF @ 40 V |
| Recurso FET | - |
| Dissipação de energia (máx.) | 75W (Tj) |
| Temperatura de operação | -55°C ~ 175°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote de dispositivos do fornecedor | Power56 |
| Pacote / Estojo | 8-PowerTDFN |
| Número do produto base | FDWS86380 |
Características deFDWS86380-F085
• Tipo RDS(on) = 11,3 m em VGS = 10 V;ID = 50 A
• Tipo Qg(tot) = 20 nC em VGS = 10 V;ID = 50 A
• Capacidade UIS
• Flancos molháveis para inspeção óptica automática (AOI)
• Qualificado AEC-Q101 e compatível com PPAP
• Este dispositivo é livre de Pb, sem halogênio/BFR e é compatível com RoHS
Aplicações deFDWS86380-F085
• Controle de Motor Automotivo
• Gerenciamento de PowerTrain
• Acionadores de solenóides e motores
• Direção Eletrônica
• Motor de partida/alternador integrado
• Arquiteturas de energia distribuída e VRM
• Chave primária para sistemas de 12 V
Classificações Ambientais e de Exportação deFDWS86380-F085
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
