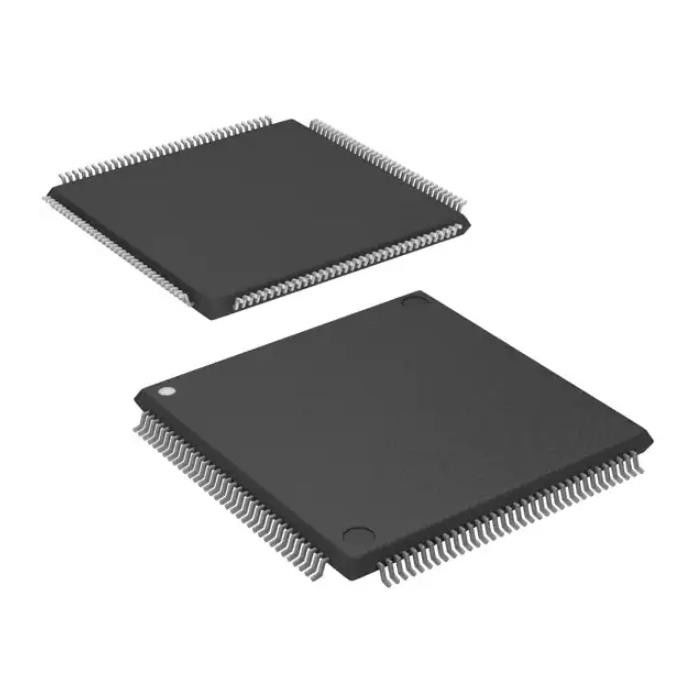

LCMXO2-1200HC-4TG144C Relés de uso geral Ic Fpga 107 I/O 144tqfp
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LCMXO2-1200HC-4TG144C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Pacote: | Bandeja | Estado do produto: | Ativo |
|---|---|---|---|
| Digi-chave programável: | Não verificado | Número de laboratórios/CLBs: | 160 |
| Número de elementos de lógica/pilhas: | 1280USART | RAM Bits total: | 65536 |
| Número de I/O: | 107 | Tensão - fonte: | 2.375V ~ 3.465V |
Descrição de produto
LCMXO2-1200HC-4TG144C Relés de uso geral Ic Fpga 107 I/O 144tqfp
MachXO2 Field Programmable Gate Array (FPGA) IC 107 65536 1280 144-LQFP
Especificações deLCMXO2-1200HC-4TG144C
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Integrado | |
| FPGAs (Field Programmable Gate Array) | |
| Mfr | Lattice Semiconductor Corporation |
| Series | MachXO2 |
| Pacote | Bandeja |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Número de LABs/CLBs | 160 |
| Número de Elementos Lógicos/Células | 1280 |
| Total de bits de RAM | 65536 |
| Número de E/S | 107 |
| Tensão - Fornecimento | 2,375V ~ 3,465V |
| Tipo de montagem | Montagem em superfície |
| Temperatura de operação | 0°C ~ 85°C (TJ) |
| Pacote / Estojo | 144-LQFP |
| Pacote de dispositivos do fornecedor | 144-TQFP (20x20) |
| Número do produto base | LCMXO2-1200 |
Características deLCMXO2-1200HC-4TG144C
Arquitetura Lógica Flexível
• Seis dispositivos com 256 a 6864 LUT4s e 18 a 334 E/S
Dispositivos de energia ultra baixa
• Processo avançado de baixa potência de 65 nm
• Tão baixo quanto 22 µW de energia em espera
• E/S programáveis com diferencial de baixa oscilação
• Modo de espera e outras opções de economia de energia
Memória Integrada e Distribuída
• Até 240 kbits sysMEM™ Embedded Block RAM
• Até 54 kbits de RAM distribuída
• Lógica de controle FIFO dedicada
Memória flash do usuário no chip
• Até 256 kbits de memória flash do usuário
• 100.000 ciclos de gravação
• Acessível através das interfaces WISHBONE, SPI, I2 C e JTAG
• Pode ser usado como PROM de processador soft ou como memória Flash
E/S síncrona de fonte pré-projetada
• Registros DDR em células de E/S
• Lógica de engrenagem dedicada
• Engrenagem 7:1 para Display I/Os
• DDR genérico, DDRX2, DDRX4
• Memória dedicada DDR/DDR2/LPDDR com suporte DQS
Buffer de E/S flexível e de alto desempenho
• Buffer sysIO™ programável suporta ampla
gama de interfaces:
– LVCMOS 3.3/2.5/1.8/1.5/1.2
– LVTTL
– PCI
– LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
– SSTL 25/18
– HSTL 18
– Entradas de disparo Schmitt, até 0,5 V de histerese
• E/S suportam hot socketing
• Terminação diferencial no chip
• Modo pull-up ou pull-down programável
Relógio flexível no chip
• Oito relógios primários
• Até dois clocks de borda para interfaces de E/S de alta velocidade (lados superior e inferior apenas)
• Até dois PLLs analógicos por dispositivo com síntese de frequência fracionária n
– Ampla faixa de frequência de entrada (7 MHz a 400 MHz)
Não volátil, infinitamente reconfigurável
• Instant-on – liga em microssegundos
• Solução segura de chip único
• Programável através de JTAG, SPI ou I2 C
• Suporta programação em segundo plano de memória não volátil
• Inicialização dupla opcional com memória SPI externa
Reconfiguração do TransFR™
• Atualização da lógica em campo enquanto o sistema opera
Suporte aprimorado no nível do sistema
• Funções reforçadas no chip: SPI, I2 C, temporizador/contador
• Oscilador no chip com 5,5% de precisão
• TraceID exclusivo para rastreamento do sistema
• Modo programável uma vez (OTP)
• Fonte de alimentação única com faixa operacional estendida
• Varredura de limite padrão IEEE 1149.1
• Programação no sistema compatível com IEEE 1532
Ampla gama de opções de pacotes
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, opções de pacotes QFN
• Opções de pacotes compactos
– Tão pequeno quanto 2,5 mm x 2,5 mm
• Migração de densidade suportada
• Embalagem avançada livre de halogênio
Fatias deLCMXO2-1200HC-4TG144C
As fatias 0-3 contêm dois LUT4s alimentando dois registradores.As fatias 0-2 podem ser configuradas como memória distribuída.A Tabela 2-1 mostra a capacidade das fatias nos blocos PFU junto com os modos de operação que eles habilitam.Além disso, cada PFU contém lógica que permite que as LUTs sejam combinadas para realizar funções como LUT5, LUT6, LUT7 e LUT8.A lógica de controle executa as funções de set/reset (programável como síncrono/assíncrono), seleção de relógio, seleção de chip e funções mais amplas de RAM/ROM.
Classificações Ambientais e de Exportação deLCMXO2-1200HC-4TG144C
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Deseja saber mais detalhes sobre este produto
