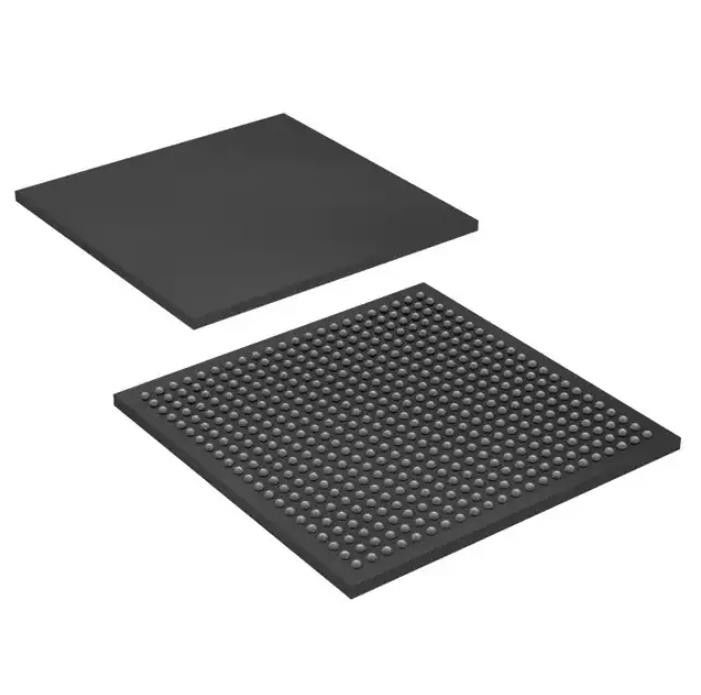

O uso geral de EP2C50F484C7N retransmite I/O 484fbga do CI Fpga 294
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | EP2C50F484C7N |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Pacote: | Bandeja | Estado do produto: | Ativo |
|---|---|---|---|
| Digi-chave programável: | Não verificado | Número de laboratórios/CLBs: | 3158 |
| Número de elementos de lógica/pilhas: | 50528 | RAM Bits total: | 594432 |
| Número de I/O: | 294 | Tensão - fonte: | 1.15V ~ 1.25V |
Descrição de produto
O uso geral de EP2C50F484C7N retransmite I/O 484fbga do CI Fpga 294
Disposição de porta programável do campo de Cyclone® II (FPGA) IC 294 594432 50528 484-BGA
Especificações de EP2C50F484C7N
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| FPGAs (disposição de porta programável do campo) | |
| Mfr | Intel |
| Série | Cyclone® II |
| Pacote | Bandeja |
| Estado do produto | Ativo |
| Digi-chave programável | Não verificado |
| Número de laboratórios/CLBs | 3158 |
| Número de elementos de lógica/pilhas | 50528 |
| RAM Bits total | 594432 |
| Número de I/O | 294 |
| Tensão - fonte | 1.15V ~ 1.25V |
| Montando o tipo | Montagem de superfície |
| Temperatura de funcionamento | 0°C ~ 85°C (TJ) |
| Pacote/caso | 484-BGA |
| Pacote do dispositivo do fornecedor | 484-FBGA (23x23) |
| Número baixo do produto | EP2C50 |
Características de EP2C50F484C7N
■Arquitetura do alto densidade com os 4.608 a 68.416 LEs
●M4K encaixou blocos de memória
●Até 1,1 Mbits de RAM disponível sem reduzir a lógica disponível
●4.096 bocados da memória pelo bloco (4.608 bocados pelo bloco que inclui 512 bocados de paridade)
●Configurações portuárias variáveis de ×1, de ×2, de ×4, de ×8, de ×9, de ×16, de ×18, de ×32, e de ×36
●Operação verdadeira do duplo-porto (se lido e se escreve, dois leem, ou dois escrevem) para os modos ×1, ×2, ×4, ×8, ×9, ×16, e ×18
●O byte permite para a entrada de dados que mascara durante escreve
●Até a operação 260-MHz
■Multiplicadores encaixados
●Até 150 18 - os multiplicadores mordidos do × 18 são cada configuráveis como dois o independente 9 - multiplicadores mordidos do × 9 com até o 250-MHzperformance
●Registros opcionais da entrada e da saída
■Apoio avançado do I/O
●Apoio padrão do I/O do diferencial de alta velocidade, incluindo LVDS, RSDS, mini-LVDS, LVPECL, HSTL diferencial, e diferencial SSTL
●apoio padrão Único-terminado do I/O, incluindo 2.5-V e 1.8-V, classe de SSTL mim e II, classe de 1.8-V e de 1.5-V HSTL mim e II, PCI 3.3-V e PCI-X 1,0, 3,3-, 2,5-, 1,8-, e 1.5-V LVCMOS, e 3,3-, 2,5-, e 1.8-V LVTTL
●Conformidade da interconexão do grupo de interesse (SIG do PCI) do PCI do ônibus local da especificação especial componente periférica, da revisão 3,0 para a operação 3.3-V em 33 ou 66 megahertz para 32 - ou relações 64-bit
●PCI Express com um SI externo PHY e uma função de Altera PCI Express ×1 Megacore®
●compatibilidade da especificação de 133-MHz PCI-X 1,0
●O apoio externo de alta velocidade da memória, incluindo a RDA, DDR2, e SDR SDRAM, e QDRII SRAM suportou pela gota em funções do IP MegaCore de Altera para a acessibilidade
●Três registros dedicados pelo elemento do I/O (IOE): um registro da entrada, um registro da saída, e um saída-permitem o registro
●Característica programável da ônibus-posse
●Característica programável da força da movimentação da saída
●Atrasos programáveis do pino à disposição de IOE ou de lógica
●Banco do I/O que agrupa para ajustes do banco original de VCCIO e/ou de VREF
●Apoio padrão do I/O de MultiVolt™ para 1,5-, 1,8-, 2,5-, e 3,3 relações
●Apoio quente-socketing da operação
●o Tri estado com fraco levanta nos pinos do I/O antes e durante a configuração
●Saídas programáveis do aberto-dreno
●Da em-microplaqueta série do apoio da terminação
VCCA & terra de EP2C50F484C7N
■Use planos separados do poder de VCCA
■Use uma ilha dividida de VCCA dentro do plano de VCCINT
■Use traços grossos de VCCA
Classificações ambientais & da exportação de EP2C50F484C7N
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | RoHS complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
