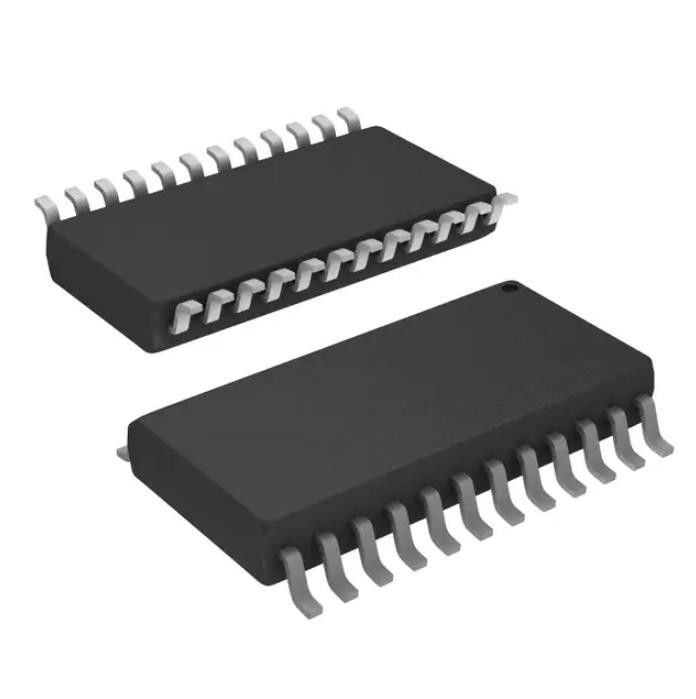

E-L9823013TR Relés de Uso Geral Ic Pwr Driver N-Channel 1:8 24so
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | E-L9823013TR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Tipo do interruptor: | Uso geral |
|---|---|---|---|
| Número de saídas: | 8 | Relação - entrada: Saída: | 0,047222222 |
| Configuração de saída: | Parte de baixo | Tipo da saída: | N-canal |
| Relação: | SPI | Tensão - carga: | 4.5V ~ 5.5V |
Descrição de produto
Chave liga/desliga/driver 1:8 N-Channel 500mA 24-SO
Especificações deE-L9823013TR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Chaves de distribuição de energia, drivers de carga | |
| Mfr | STMicroeletrônica |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Tipo de interruptor | Propósito geral |
| Número de saídas | 8 |
| Relação - Entrada:Saída | 0,047222222 |
| Configuração de saída | Parte de baixo |
| Tipo de saída | Canal N |
| Interface | SPI |
| Tensão - Carga | 4,5V ~ 5,5V |
| Tensão - Alimentação (Vcc/Vdd) | - |
| Corrente - Saída (Máx.) | 500mA |
| Rds On (Tipo) | 800mOhm |
| Tipo de entrada | - |
| Características | - |
| Proteção contra falhas | Limitação de Corrente (Fixa), Sobretemperatura |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote de dispositivos do fornecedor | 24-SO |
| Pacote / Estojo | 24-SOIC (0,295", 7,50 mm de largura) |
| Número do produto base | E-L9823 |
Características deE-L9823013TR
• Capacidade de saída de corrente de até 0,5 A
• Controle SPI em cascata para saídas
• Função de reinicialização com sinal de reinicialização ou subtensão no VDD
• Fixação de tensão de saída intrínseca programável em tip.50 V para comutação indutiva
• Desligamento por sobrecorrente com latch-off para cada ciclo de gravação (SFPD = baixo)
• Desligamento térmico independente das saídas (Proteção SOA)
• Dados de status de saída disponíveis no SPI usando protocolo de E/S de 8 bits até 3,0 MHz
• Baixa corrente de espera com reset = baixo (típico. 35 µA @ VDD)
• Detecção de carga aberta (saídas desligadas)
• Fornecimento lógico VDD único
• Alta imunidade EMS e baixa EME (inclinações de saída controladas)
• Funcionalidade total do dispositivo restante em queda de tensão negativa nas saídas (-1,5 V ou-3,0 A)
• Modo de saída programável para limite de corrente contínua ou desligamento
Aplicações deE-L9823013TR
Classificações Ambientais e de Exportação deE-L9823013TR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
