O uso geral DS31408GN2 retransmite a sincronização Csbga do CI Sonet/ASAO
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | DS31408GN2 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Pacote: | Bandeja | Estado do produto: | Ativo |
|---|---|---|---|
| Digi-chave programável: | Não verificado | PLL: | Sim |
| Finalidade principal: | Ethernet, SONET/SDH, estrato, telecomunicações | Entrada: | CMOS, TTL |
| Saída: | CML, CMOS, LVDS, LVPECL, TTL | Número de circuitos: | 1 |
Descrição de produto
Os ethernet, SONET/SDH, estrato, telecomunicações cronometram/sintetizadores da frequência, saída 256-CSBGA de IC 750MHz 1 do Multiplexer (17x17)
Especificações de DS31408GN2
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Pulso de disparo/sincronismo | |
| Pulso de disparo característico da aplicação/sincronismo | |
| Mfr | Tecnologia do microchip |
| Série | - |
| Pacote | Bandeja |
| Estado do produto | Ativo |
| Digi-chave programável | Não verificado |
| PLL | Sim |
| Finalidade principal | Ethernet, SONET/SDH, estrato, telecomunicações |
| Entrada | CMOS, TTL |
| Saída | CML, CMOS, LVDS, LVPECL, TTL |
| Número de circuitos | 1 |
| Relação - entrada: Saída | 8:14 |
| Diferencial - entrado: Saída | Sim/sim |
| Frequência - máxima | 750MHz |
| Tensão - fonte | 1.8V |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Montando o tipo | Montagem de superfície |

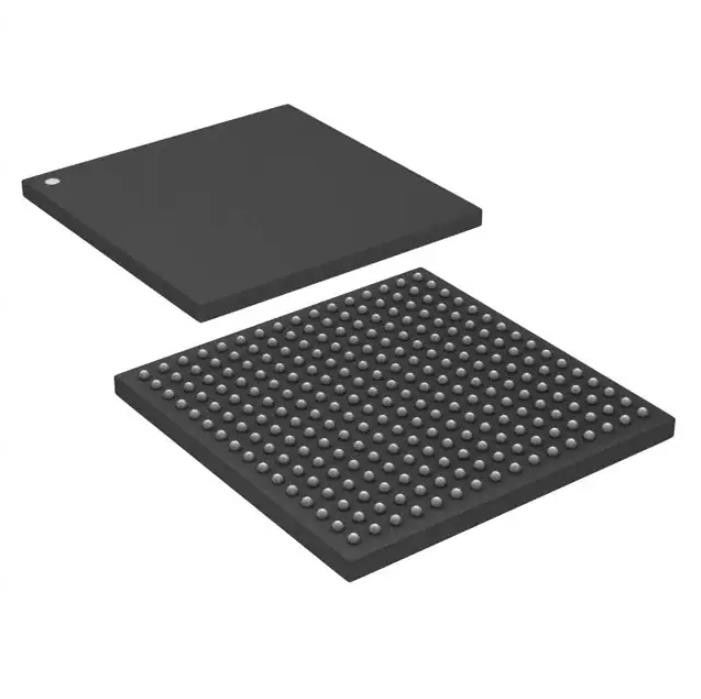

| Pacote/caso | 256-LBGA, CSBGA |
| Pacote do dispositivo do fornecedor | 256-CSBGA (17x17) |
| Número baixo do produto | DS31408 |
Características de DS31408GN2
• Oito pulsos de disparo entrados
• Diferencial ou formato de CMOS/TTL
• Alguma frequência de 2kHz a 750MHz
• Escamação fracionária para a escamação de 64B/66B e de FEC (por exemplo, 64/66, 237/255, 238/255) ou a alguma outra exigência de Downscaling
• Contínuo entre a monitoração da qualidade do pulso de disparo
• Dois DPLLs de capacidade elevada
• Interruptor Hitless da referência na perda de entrada
• Construção-Para fora automática ou manual da fase
• Conservação na perda de todas as entradas
• Largura de banda programável, 0.5mHz a 400Hz
• Sete sintetizadores da frequência de Digitas
• Cada um pode escravo a um ou outro DPLL
• Produza todo o múltiplo 2kHz até 77.76MHz
• Três saída APLLs
• Frequências da saída a 750MHz
• Escamação fracionária de alta resolução para FEC e 64B/66B (por exemplo, 255/237, 255/238, 66/64) ou alguma outra exigência de escamação
• Menos do que o tremor da saída de 1ps RMS
• Produza simultaneamente três taxas do Baixo-tremor da mesma referência (por exemplo, 622.08MHz para SONET, 255/237*622.08MHz para OTU2, e 156.25MHz for10GE)
• 14 pulsos de disparo da saída em sete grupos
• Quase alguma frequência de < 1Hz="" to="" 750MHz="">
• Escravos de cada grupo a um pulso de disparo de DFS, a algum pulso de disparo de APLL, ou a algum pulso de disparo entrado (dividido e escalado)
• Cada um tem uma saída diferencial (3 CML, 4 LVDS/LVPECL) e separa a saída de CMOS/TTL
• divisor de 32 bits da frequência pela saída
• IEEE 1588 características do pulso de disparo
• Steerable pelo software com definição de tempo 2-8ns e definição da frequência 2-32ns
• 4ns entrou a precisão da colocação da borda da precisão e da saída do Timestamp
• I/O programável do pulso de disparo e do Tempo-alinhamento para sincronizar todos os 1588 dispositivos em grandes sistemas
• Apoia OC 1588, porque, e arquiteturas do TC
• Características gerais
• Linecard apropriado IC ou cartão de sincronismo IC para o estrato 2/3E/3/4E/4, SMC, SEC/EEC, ou SSU
• Aceita e produz quase alguma frequência de 1Hz até 750MHz
• Compensação interna para o erro de frequência do oscilador local
• Relação do processador de SPI™
• operação 1.8V com o I/O 3.3V (5V tolerantes)
Aplicações de DS31408GN2
Classificações ambientais & da exportação de DS31408GN2
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
