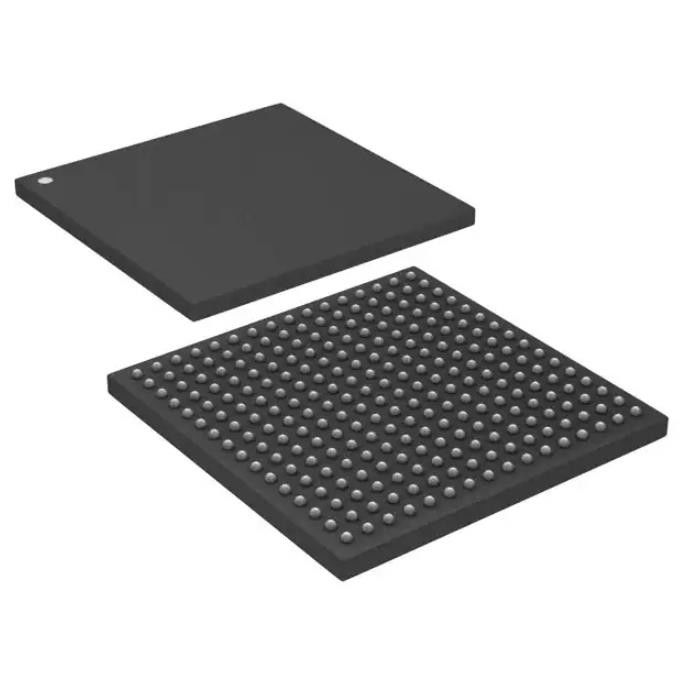

DS31407GN2 montagem em superfície IC SONET/SDH SYNC CSBGA

•Três relógios de entrada

• Formato Diferencial ou CMOS/TTL

• Qualquer frequência de 2kHz a 750MHz

• Escala fracionária para escala 64B/66B e FEC (por exemplo, 64/66, 237/255, 238/255) ou qualquer outro requisito de redução de escala

• Monitoramento contínuo da qualidade do relógio de entrada

• Seleção automática ou manual do relógio

• Três entradas de sincronização de quadro de 2/4/8 kHz

• DPLL de alto desempenho

• Comutação de referência sem impacto na perda de entrada

• Expansão de Fase Automática ou Manual

• Suspensão na perda de todas as entradas

• Largura de Banda Programável, 0,5mHz a 400Hz

• Dois Sintetizadores de Frequência Digital

• Produz qualquer múltiplo de 2kHz até 77,76MHz

• Ajuste de fase do relógio por DFS

• APLL de saída de alto desempenho

• Frequências de saída para 750MHz

• Escala fracionária de alta resolução para FEC e 64B/66B (por exemplo, 255/237, 255/238, 66/64) ou qualquer outro requisito de escala

• Jitter de saída de menos de 1 ps RMS

• Quatro Relógios de Saída em Dois Grupos

• Quase qualquer frequência de < 1 Hz a 750 MHz

• Cada grupo é escravo de um relógio DFS, um relógio APLL ou qualquer relógio de entrada (dividido e dimensionado)

• Cada um tem uma saída diferencial (1 CML, 1 LVDS/ LVPECL) e saída CMOS/TTL separada

• Divisor de frequência de 32 bits por saída

• Duas saídas de pulso de sincronização: 8kHz e 2kHz

• Características gerais

• IC de cartão de linha adequado ou IC de cartão de temporização para Stratum 2/3E/3/4E/4, SMC, SEC/EEC ou SSU

• Aceita e produz praticamente qualquer frequência até 750MHz, incluindo 1Hz, 2kHz, 8kHz, NxDS1,

NxE1, DS2/J2, DS3, E3, 2,5M, 25M, 125M,156,25M e Nx19,44M até 622,08M

• Compensação interna para erro de frequência do oscilador local

• Interface do processador SPI™

• Operação de 1,8 V com 3,3 VI/O (5 V tolerante)
