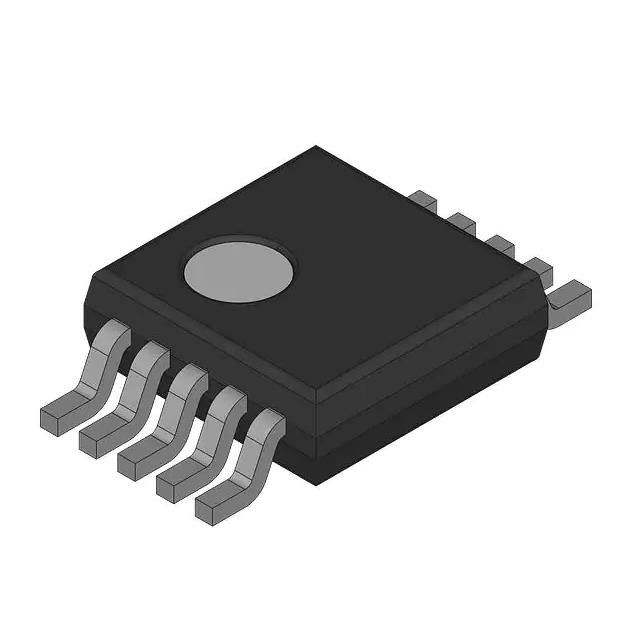

LM5022MME/NOPB Regulador Controlador IC Saída Positiva DC-DC 10-VSSOP
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM5022MME/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de saídas: | 1 | Fases de saída: | 1 |
|---|---|---|---|
| Tensão - fonte (Vcc/Vdd): | 6V ~ 60V | Frequência - interruptor: | 200kHz ~ 990kHz |
| Ciclo de dever: | 95% (máximo) | Retificador síncrono: | Não |
| Sincronização do relógio: | Sim | Temperatura de funcionamento: | -40°C ~ 125°C (TJ) |
Descrição de produto
LM5022MME/NOPB Regulador Controlador IC Saída Positiva DC-DC 10-VSSOP
Boost, Regulador SEPIC Saída Positiva Step-Up, Step-Up/Step-Down Controlador DC-DC IC 10-VSSOP
Especificações de LM5022MME/NOPB
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Controladores de comutação DC DC | |
| Mfr | Nacional de Semicondutores |
| Series | - |
| Pacote | Volume |
| Status do produto | Ativo |
| Tipo de saída | driver de transistor |
| Função | Step-Up, Step-Up/Step-Down |
| Configuração de saída | Positivo |
| Topologia | Boost, SEPIC |
| Número de saídas | 1 |
| Fases de saída | 1 |
| Tensão - Alimentação (Vcc/Vdd) | 6V ~ 60V |
| Frequência - Comutação | 200kHz ~ 990kHz |
| Ciclo de Trabalho (Máx.) | 95% |
| Retificador Síncrono | Não |
| Sincronização do relógio | Sim |
| Interfaces seriais | - |
| Recursos de controle | Controle de frequência, partida suave |
| Temperatura de operação | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 10-TFSOP, 10-MSOP (0,118", 3,00 mm de largura) |
| Pacote de dispositivos do fornecedor | 10-VSSOP |
| Número do produto base | LM5022 |
CaracterísticasdeLM5022MME/NOPB
■ Regulador interno de inicialização de 60V
■ Driver de portão MOSFET de pico 1A
■ Faixa VIN 6V a 60V
■ Limite do ciclo de trabalho de 90%
■ UVLO programável com histerese
■ Limite de corrente ciclo a ciclo
■ Sincronizável externo (acoplado em CA)
■ Conjunto de frequência do oscilador de resistor único
■ Compensação de inclinação
■ Partida suave ajustável
■ Pacote MSOP-10
FormuláriosdeLM5022MME/NOPB
■ Conversor de impulso
■ Conversor SEPIC
Classificações Ambientais e de ExportaçãodeLM5022MME/NOPB
| ATRIBUTO | DESCRIÇÃO |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
