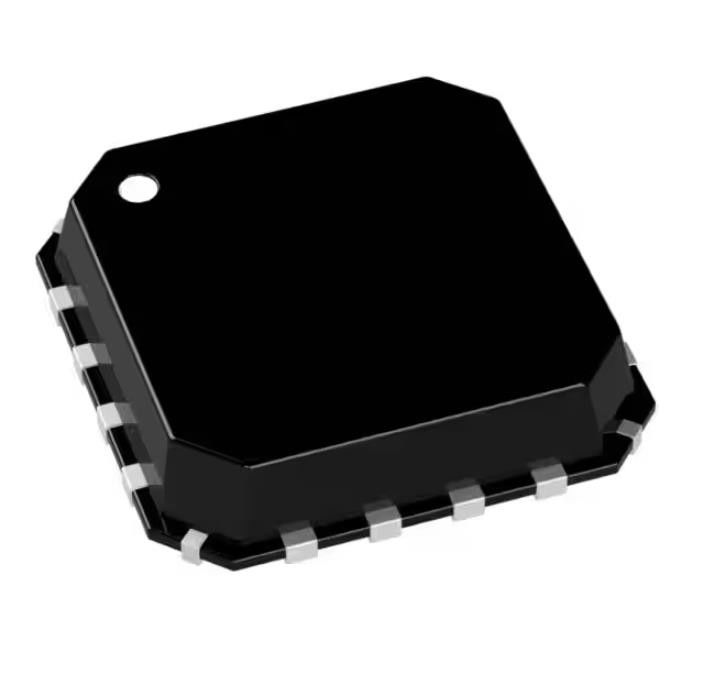

Circuito 16LFCSP de Chip Inst Amp 2 do sensor de temperatura AD8222HACPZ-R7
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | AD8222HACPZ-R7 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Taxa de pântano: | 2V/µs | Produto da largura de banda do ganho: | 7 megahertz |
|---|---|---|---|
| Largura de banda de -3db: | 1,2 MHz | Atual - polarização entrada: | pA 500 |
| Tensão - offset entrado: | µV 120 | Atual - fonte: | 900µA (canais x2) |
| Atual - saída/canal: | 18 miliampères | Tensão - período da fonte (minuto): | 4,6 V |
| Realçar: | Microplaqueta do sensor de temperatura AD8222HACPZ-R7,AD8222HACPZ-R7,Circuito 16LFCSP de Inst ampère 2 |
||
Descrição de produto
Circuito 16lfcsp de IC Inst ampère 2 dos circuitos integrados AD8222HACPZ-R7
Circuito 16lfcsp de IC Chip Inst Amp 2 dos circuitos integrados AD8222HACPZ-R7
Circuito 16-LFCSP-VQ do amplificador 2 da instrumentação (4x4)
Especificações de AD8222HACPZ-R7
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Linear | |
| Amplificadores | |
| Instrumentação, ampères OP, amortecedor ampères | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Tipo do amplificador | Instrumentação |
| Número de circuitos | 2 |
| Tipo da saída | - |
| Taxa de pântano | 2V/µs |
| Produto da largura de banda do ganho | 7 megahertz |
| Largura de banda de -3db | 1,2 megahertz |
| Atual - polarização entrada | pA 500 |
| Tensão - offset entrado | µV 120 |
| Atual - fonte | 900µA (canais x2) |
| Atual - saída/canal | 18 miliampères |
| Tensão - período da fonte (minuto) | 4,6 V |
| Tensão - período da fonte (máximo) | 36 V |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 16-VQFN, CSP |
| Pacote do dispositivo do fornecedor | 16-LFCSP-VQ (4x4) |
| Número baixo do produto | AD8222 |
Características de AD8222HACPZ-R7
Dois canais em 4 milímetros pequenos do × 4 milímetro LFCSP
O ganho ajustou-se com o 1 resistor pelo amplificador (G = 1 a 10.000)
De baixo nível de ruído
8 nV/√Hz em 1 quilohertz
0,25 µV p-p (0,1 hertz a 10 hertz)
Desempenho da C.C. da precisão alta (categoria de B)
tensão máxima do offset da entrada de 60 µV
0,3 máximos de ΜV/°C entraram a tração deslocada
corrente máxima da polarização da entrada do nA 1,0
126 DB CMRR mínimo (G = 100)
Desempenho excelente da C.A.
uma largura de banda de 140 quilohertz (G = 100)
tempo de estabelecimento de 13 µs a 0,001%
Opção de saída diferencial (monocanal)
Especificado inteiramente
Saída ajustável do comum-modo
Escala da fonte: ±2.3 V a ±18 V
Aplicações de AD8222HACPZ-R7
Por aquisição de dados Multichannel para
ECG e instrumentação médica
Controles do processo industrial
Sensores da ponte de Wheatstone
O diferencial conduz para
Entrada de alta resolução CAD
Sensores remotos
Classificações ambientais & da exportação de AD8222HACPZ-R7
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
