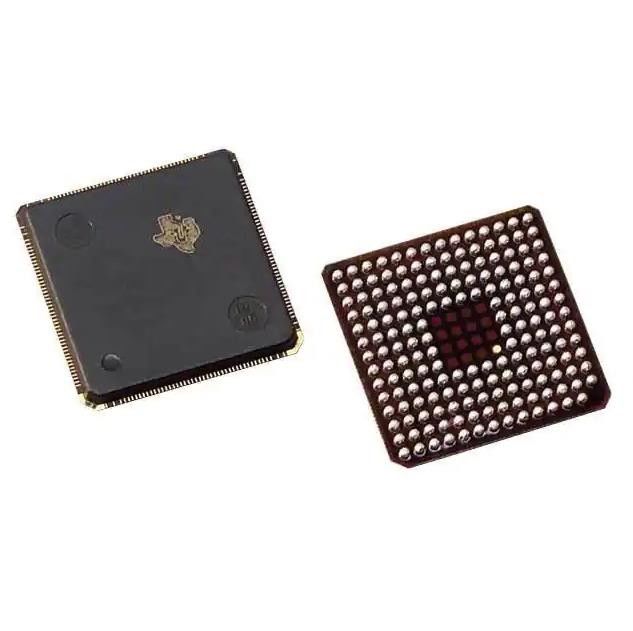

Microplaqueta 32BIT 256KB 179BGA IC MCU do sensor de temperatura de TMS320F2812ZHHA
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TMS320F2812ZHHA |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Mfr: | Texas Instruments | Série: | Automotivo, AEC-Q100, ponto fixo de C2000™ C28x |
|---|---|---|---|
| Pacote: | Bandeja | Estado do produto: | Obsoleto |
| Processador do núcleo: | C28x | Tamanho de núcleo: | Único-núcleo de 32 bits |
| Velocidade: | 150MHz | Conectividade: | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Realçar: | TMS320F2812ZHHA,32BIT 256KB 179BGA IC MCU,Microplaqueta do sensor de temperatura de MCU |
||
Descrição de produto
Circuitos integrados IC Mcu 32bit 256kb 179bga instantâneo de TMS320F2812ZHHA
Circuitos integrados IC Mcu 32bit 256kb 179bga instantâneo do controlador de TMS320F2812ZHHA
C28x automotivo, AEC-Q100, FLASH de 32 bits 179-BGA MicroStar do Único-núcleo 150MHz 256KB de IC do microcontrolador de ponto fixo de C2000™ C28x (128K x 16) (12x12)
Especificações de TMS320F2812ZHHA
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | Texas Instruments |
| Série | Automotivo, AEC-Q100, ponto fixo de C2000™ C28x |
| Pacote | Bandeja |
| Estado do produto | Obsoleto |
| Processador do núcleo | C28x |
| Tamanho de núcleo | Único-núcleo de 32 bits |
| Velocidade | 150MHz |
| Conectividade | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Periféricos | ACESSO DIRETO DA MEMÓRIA, POR, PWM, WDT |
| Número de I/O | 56 |
| Tamanho de memória do programa | 256KB (128K x 16) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | - |
| RAM Size | 18K x 16 |
| Tensão - fonte (Vcc/Vdd) | 1.81V ~ 2V |
| Conversores de dados | A/D 16x12b |
| Tipo do oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 179-LFBGA |
| Pacote do dispositivo do fornecedor | 179-BGA MicroStar (12x12) |
| Número baixo do produto | TMS320 |
Características de TMS320F2812ZHHA
• Tecnologia estática de capacidade elevada do CMOS
- 150 megahertz (tempo de ciclo 6.67-ns)
- Baixa potência (1.8-VCoreat135MHz,
núcleo 1.9-V no projeto do I/O 150 megahertz, 3.3-V)
• Apoio da varredura do limite de JTAG
• Processador central de 32 bits de capacidade elevada (TMS320C28xTM)
-16x16and32x32MACOperations
-16x16DualMAC
- Arquitetura do ônibus de Harvard
- Operações atômicas
- Resposta e processamento rápidos da interrupção
- Modelo de programação unificado da memória
Alcance do endereço de -4M Linear Program /Data
- Código-eficiente (em C/C++ e em conjunto)
- Código fonte do processador de TMS320F24x/IF240x compatível
• Memória da Em-microplaqueta
- Dispositivos instantâneos: Até o flash 16 de 128K x
(Quatro 8K setores 16K 16) - dispositivos de x 16 e seis de ROM: Até 128K x 16 • ROM - ROM de 1Kx 16 OTP
• L0 e L1: 2 blocos de 4K 16 cada Único-acesso RAM (SARAM)
- H0: 1Block de 8K 16 SARAM
- M0 e M1: 2 blocos de 1K 16 cada SARAM
• ROM da bota (4Kx x 16)
- Com modos da bota do software
- Tabelas padrão da matemática
• Relação externo (2812)
- Sobre a memória 1Mx 16 total
- Estados de espera programáveis
- Sincronismo de leitura/gravação programável do estroboscópio
- Três indivíduo Chip Selects
• Endianness: Pouco Endian
APLICAÇÕES de TMS320F2812ZHHA
• Controle do pulso de disparo e de sistema
- As mudanças dinâmicas da relação de PLL apoiaram
- Oscilador da Em-microplaqueta
- Módulo do temporizador de cão de guarda
• Três interrupções externos
• Bloco periférico da expansão da interrupção (TORTA) que apoios 45 interrupções periféricas
• Três Processador-temporizadores de 32 bits
• chave/fechamento da segurança 128-Bit
- Protege Flash/ROM/OTP e L0/L1 SARAM - impede a engenharia reversa dos firmware
• Periféricos do controlo do motor
- Dois gerentes do evento (EVA, EVB)
- Compatível aos dispositivos 240xA
• Periféricos da porta de série
- Relação periférica de série (SPI)
- Duas relações de comunicações de série (LCC), UART padrão
- Controlador aumentado Area Network (eCAN)
- Porta de série protegida Multichannel (McBSP)
• 12-Bit CAD, 16 canais
Multiplexer da entrada de -2x8Channel
- Amostra-e-posse dois
- Únicas/conversões simultâneas
- Taxa de conversão rápida: 80 ns/12.5 MSPS
• Até 56 pinos de uso geral do I/O (GPIO) • Características avançadas da emulation
- Funções da análise e do ponto de ruptura
- O tempo real elimina erros através do hardware
• As ferramentas de desenvolvimento incluem
- Compilador/montador/Linker do ANSI C/C++
- Compositor Studio TM IDE do código
- DSP/BIOSTM
- Controladores da varredura de JTAG (1)
• Modos da baixa potência e economias do poder
- INATIVO, À ESPERA, os modos da PARADA apoiaram
- Desabilite pulsos de disparo periféricos individuais
Classificações ambientais & da exportação de TMS320F2812ZHHA
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
