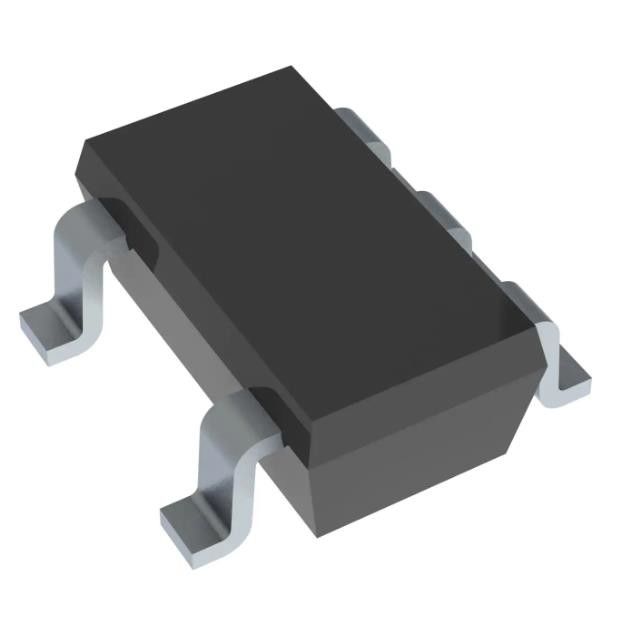

LM2735XQMF/NOPB Circuitos integrados IC Reg Multi Config ADJ 2.1A SOT23
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM2735XQMF/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Função: | Elevador, elevador/abaixador |
|---|---|---|---|
| Configuração de saída: | Positivo | Topologia: | Boost, Flyback, SEPIC |
| Tipo da saída: | ajustável | Número de saídas: | 1 |
| Tensão - entrada (minuto): | 2.7V | Tensão - entrada (máximo): | 5.5V |
| Realçar: | LM2735XQMF/NOPB,LM2735XQMF Circuitos Integrados IC,Reg Multi Configuração ADJ 2.1A SOT23 |
||
Descrição de produto
LM2735XQMF/NOPB Circuitos integrados IC Reg Mult Confg Adj 2.1a Sot23
Boost, Flyback, SEPIC Regulador de comutação IC positivo ajustável 3V 1 saída 2,1A (interruptor) SC-74A, SOT-753
Especificações de LM2735XQMF/NOPB
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | Automotivo, AEC-Q100 |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Função | Step-Up, Step-Up/Step-Down |
| Configuração de saída | Positivo |
| Topologia | Boost, Flyback, SEPIC |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 2,7V |
| Tensão - Entrada (Máx.) | 5,5V |
| Tensão - Saída (Mín/Fixa) | 3V |
| Tensão - Saída (Máx.) | 24V |
| Atual - Saída | 2.1A (Interruptor) |
| Frequência - Comutação | 1,6MHz |
| Retificador Síncrono | Não |
| Temperatura de operação | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | SC-74A, SOT-753 |
| Pacote de dispositivos do fornecedor | SOT-23-5 |
| Número do produto base | LM2735 |
Características deLM2735XQMF/NOPB
• AEC-Q100 qualificado para aplicações automotivas:
– Grau de temperatura do dispositivo 1: –40°C a +125°C Faixa de operação ambiente
• Faixa de tensão de entrada: 2,7 V a 5,5 V
• Faixa de tensão de saída: 3 V a 24 V
• Corrente de comutação de 2,1 A em toda a faixa de temperatura
• Controle do modo atual
• Pino de ativação lógica alta
• Corrente de espera ultra baixa de 80 nA no desligamento
• Chave NMOS de 170 mΩ
• Precisão de tensão de feedback de 2%
• Facilidade de uso, pequeno tamanho total da solução
– Partida Suave Interna
– Remuneração Interna
- Duas frequências de comutação
– 520 kHz (LM2735-Y)
– 1,6 MHz (LM2735-X)
– Usa pequenos indutores de montagem em superfície e capacitores de chip
– Pequenos pacotes SOT-23 e WSON
• Crie um projeto personalizado usando o LM2735-Q1 com o WEBENCH® Power Designer
FORMULÁRIOSdeLM2735XQMF/NOPB
• Infotainment Automotivo e Cluster
• Sistema Avançado de Assistente de Motorista (ADAS)
• Porta de entrada
• Viés de LCD TFT automotivo
Classificações Ambientais e de Exportação deLM2735XQMF/NOPB
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
