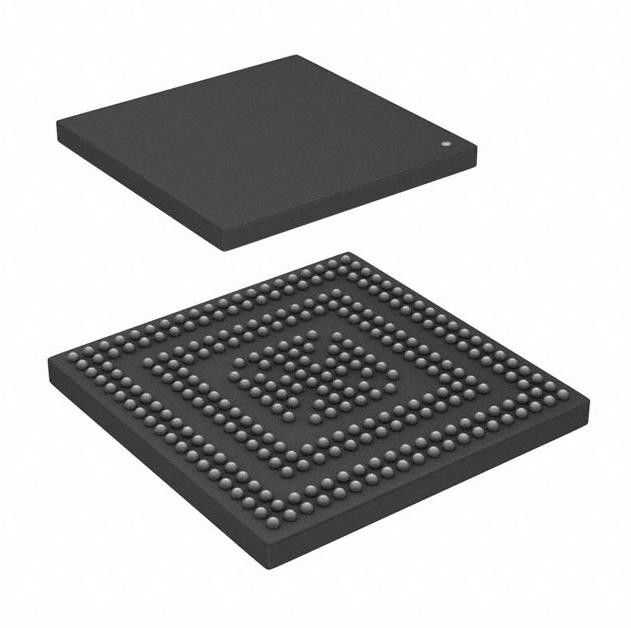

Microplaqueta IC MCU 32BIT 4MB 292LFBGA do sensor de temperatura TC277TP64F200NDCKXUMA3
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TC277TP64F200NDCKXUMA3 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Processador do núcleo: | TriCore™ |
|---|---|---|---|
| Tamanho de núcleo: | Tri núcleo de 32 bits | Velocidade: | 200MHz |
| Tipo da memória do programa: | FLASH | Periféricos: | ACESSO DIRETO DA MEMÓRIA, POR, WDT |
| Número de I/O: | 169 | Tamanho de memória do programa: | 4MB (4M x 8) |
| Realçar: | TC277TP64F200NDCKXUMA3,IC MCU 32BIT 4MB 292LFBGA,Microplaqueta IC MCU do sensor de temperatura |
||
Descrição de produto
TC277TP64F200NDCKXUMA3 circuitos integrados IC Mcu 32bit 4mb 292lfbga instantâneo
FLASH de 32 bits PG-LFBGA-292-6 do Tri núcleo 200MHz 4MB de IC do microcontrolador de TriCore™ AURIX™ (4M x 8)
Especificações de MIC5841YWM
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | Infineon Technologies |
| Série | AURIX™ |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Processador do núcleo | TriCore™ |
| Tamanho de núcleo | Tri núcleo de 32 bits |
| Velocidade | 200MHz |
| Conectividade | O ASC, CANbus, ethernet, FlexRay, HSSL, ² C de I, LINbus, CAM, PSI5, QSPI, ENVIOU |
| Periféricos | ACESSO DIRETO DA MEMÓRIA, POR, WDT |
| Número de I/O | 169 |
| Tamanho de memória do programa | 4MB (4M x 8) |
| Tipo da memória do programa | FLASH |
| Tamanho de EEPROM | 64K x 8 |
| RAM Size | 472K x 8 |
| Tensão - fonte (Vcc/Vdd) | 1.17V ~ 5.5V |
| Conversores de dados | A/D 60x12b SAR, Sigma-delta |
| Tipo do oscilador | Externo |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 292-LFBGA |
| Pacote do dispositivo do fornecedor | PG-LFBGA-292-6 |
| Número baixo do produto | TC277TP64 |
Características de MIC5841YWM
A família de produto de TC27x tem as seguintes características:
• Microcontrolador do elevado desempenho com três núcleos do processador central
• Dois processadores centrais super-escalares de 32 bits de TriCore (TC1.6P), cada um que tem as seguintes características:
– Desempenho superior do tempo real
– Manipulação mordida forte
– Capacidades inteiramente integradas de DSP
– Multiplicar-acumule a unidade capaz de sustentar 2 operações do MAC pelo ciclo
– Unidade inteiramente canalizada da vírgula flutuante (FPU)
– uma operação de até 200 megahertz na variação da temperatura completa
– borrador RAM de até 120 dados do Kbyte (DSPR)
– borrador RAM de uma instrução de até 32 Kbyte (PSPR)
– Esconderijo de uma instrução de 16 Kbyte (ICACHE)
– Esconderijo de 8 dados do Kbyte (DCACHE)
• Processador central escalar eficiente de TriCore do poder (TC1.6E), tendo as seguintes características:
– Compatibilidade do código binário com TC1.6P
– uma operação de até 200 megahertz na variação da temperatura completa
– borrador RAM de até 112 dados do Kbyte (DSPR)
– até 24 borradores RAM da instrução do Kbyte (PSPR)
– Esconderijo de uma instrução de 8 Kbyte (ICACHE)
– amortecedor lido de dados 0.125Kbyte (DRB)
• Núcleos da sombra de Lockstepped para um TC1.6P e para TC1.6E
• Memórias múltiplas da em-microplaqueta
– Toda a MNV e SRAM encaixados são CCE protegida
– memória Flash de um programa de até 4 Mbyte (PFLASH)
– memória Flash de até 384 dados do Kbyte (DFLASH) útil para a emulation de EEPROM
– Uma memória de 32 Kbyte (LMU)
– BootROM (BROM)
• controlador de acesso direto da memória 64-Channel com transferência de dados segura
• Sistema de interrupção sofisticado (a CCE protegeu)
• Estrutura do ônibus da em-microplaqueta do elevado desempenho
– interconexão 64-bit da barra transversal (SRI) que dá rapidamente o acesso paralelo entre mestres do ônibus, processadores centrais e memórias
– ônibus periférico do sistema de 32 bits (SPB) para unidades periféricas e funcionais da em-microplaqueta
– Uma ponte do ônibus (ponte de SFI)
• Módulo opcional da segurança do hardware (HSM) em algumas variações
• Unidade de gestão da segurança (SMU) que segura alarmes do monitor da segurança
• Unidade do teste da memória com CCE, iniciação da memória e funções de MBIST (MTU)
• Monitor do I/O do hardware (IOM) para verificar do I/O digital
• Unidades periféricas da Em-microplaqueta versátil
– Quatro assíncronos/canais de série síncronos (ASCLIN) com apoio de LIN do hardware (V1.3, V2.0, V2.1 e J2602) até 50 MBaud
APLICAÇÕES de MIC5841YWM
• Almofadas da saída de LVDSM, almofada da entrada de LVDSH, modo mestre, CL=25pF
• Desempenho médio mais as almofadas (MP+):
– borda afiada forte (MP+ss), CL=25pF
– borda média forte (MP+sm), CL=50pF
– borda média (MP+m), CL=50pF
– borda fraca (MP+w), CL=50pF
• Almofadas médias do desempenho (PM):
– borda afiada forte (MPss), CL=25pF
– borda média forte (MPsm), CL=50pF
• Almofadas médias e baixas do desempenho (MP/LP), os ajustes idênticos da força de saída:
– borda média (LP/MPm), CL=50pF
– borda fraca (MPw), CL=50pF
Classificações ambientais & da exportação de MIC5841YWM
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
