LM22680MRE ADJ NOPB Regulador de comutação IC Reg Buck ajustável 2a 8sopwr
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM22680MRE-ADJ/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Função: | Abaixador |
|---|---|---|---|
| Configuração de saída: | Positivo | Topologia: | Fanfarrão |
| Tipo da saída: | ajustável | Número de saídas: | 1 |
| Tensão - entrada (minuto): | 4.5V | Tensão - entrada (máximo): | 42V |
| Realçar: | LM22680MRE ADJ NOPB,ADJ NOPB Regulador de comutação IC,Regulador de comutação LM22680MRE IC |
||
Descrição de produto

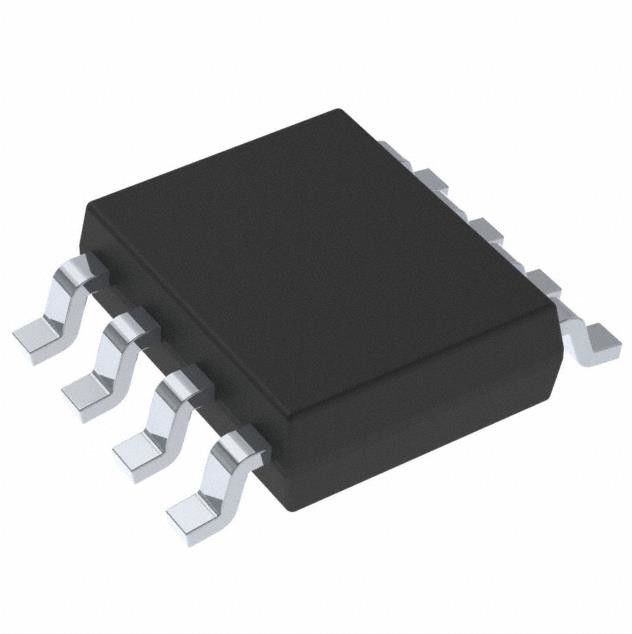

IC regulador de comutação LM22680MRE-ADJ/NOPB Reg Buck ajustável 2a 8sopwr
Buck Switching Regulator IC Positivo Ajustável 1.285V 1 Saída 2A 8-PowerSOIC (0,154", 3,90mm de Largura)
Especificações de LM22680MRE-ADJ/NOPB
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | SIMPLE SWITCHER® |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Status do produto | Ativo |
| Função | Demitir-se |
| Configuração de saída | Positivo |
| Topologia | bode |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 4,5V |
| Tensão - Entrada (Máx.) | 42V |
| Tensão - Saída (Mín/Fixa) | 1,285V |
| Tensão - Saída (Máx.) | 37V |
| Atual - Saída | 2A |
| Frequência - Comutação | 500kHz |
| Retificador Síncrono | Não |
| Temperatura de operação | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 8-PowerSOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SO PowerPad |
| Número do produto base | LM22680 |
Características deLM22680MRE-ADJ/NOPB
• Ampla faixa de tensão de entrada: 4,5 V a 42 V
• Controle do modo de tensão compensada internamente
• Estável com capacitores cerâmicos de baixo ESR
• MOSFET de canal N de 200 mΩ
• Opção de Tensão de Saída:-ADJ (saídas tão baixas quanto 1,285 V)
• ±1,5% de precisão de referência de feedback
• Frequência de comutação padrão de 500 kHz
• Frequência de comutação ajustável eSincronização
• -40°C a 125°C Temperatura da Junção de OperaçãoFaixa
• Pino de Ativação de Precisão
• Diodo Boot-Strap integrado
• Partida Suave Ajustável
• Totalmente habilitado para WEBENCH®
• LM22680-Q1 é um produto automotivoque é AEC-Q100 Grau 1 Qualificado (–40°C a+125°C Temperatura da Junção Operacional)
• SO PowerPAD™ (almofada exposta)
Aplicações deLM22680MRE-ADJ/NOPB
• Controle Industrial
• Sistemas de Telecom e Datacom
• Sistemas Incorporados
• Conversões do Padrão 24-V, 12-V e 5-Vtrilhos de entrada
Classificações Ambientais e de Exportação deLM22680MRE-ADJ/NOPB
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
