Regulador de comutação TPS54360DDAR IC Positivo Reg Bck Trilho dividido Adj 8sopwr
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS54360DDAR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Configuração de saída: | Positivo | Topologia: | Fanfarrão, trilho rachado |
|---|---|---|---|
| Tipo da saída: | ajustável | Número de saídas: | 1 |
| Tensão - entrada (minuto): | 4.5V | Tensão - entrada (máximo): | 60V |
| Tensão - saída (minuto/fixado): | 0.8V | Tensão - saída (máxima): | 58.8V |
| Realçar: | TPS54360DDAR Switching Regulator IC,TPS54360DDAR,Reg Bck Split Rail Adj 8sopwr |
||
Descrição de produto
TPS54360DDAR Transistor Ic Chip Ic Reg Bck Split Rail Adj 8sopwr
Regulador de comutação TPS54360DDAR IC Positivo Reg Bck Trilho dividido Adj 8sopwr
Buck, regulador de comutação de trilho dividido IC positivo ajustável 0,8 V 1 saída 3,5 A 8-PowerSOIC (0,154", largura de 3,90 mm)
Especificações do TPS54360DDAR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | Modo Eco™ |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Status do produto | Não para novos designs |
| Função | Demitir-se |
| Configuração de saída | Positivo |
| Topologia | Buck, Trilho Dividido |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 4,5V |
| Tensão - Entrada (Máx.) | 60V |
| Tensão - Saída (Mín/Fixa) | 0,8V |
| Tensão - Saída (Máx.) | 58,8V |
| Atual - Saída | 3,5A |
| Frequência - Comutação | 100 kHz ~ 2,5 MHz |
| Retificador Síncrono | Não |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície |

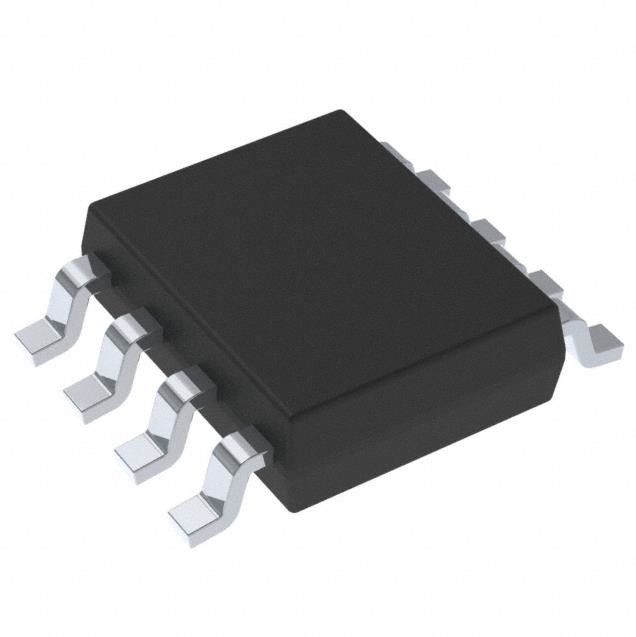

| Pacote / Estojo | 8-PowerSOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SO PowerPad |
| Número do produto base | TPS54360 |
Característicasde TPS54360DDAR
• 4,5-V a 60-V (65-V Abs Max)Faixa de entrada
• 3,5-A Corrente Contínua, 4,5-APico MínimoLimite de Corrente do Indutor
• Controle de modo atual DC/DCConversor
• MOSFET de lado alto de 92 mΩ
• Alta Eficiência em Cargas Levescom pulo de pulsoEco-mode™
• Baixa queda em cargas leves comBOOT integradoRecarregar FET
• 146-μA em operação quiescenteAtual
• Corrente de desligamento de 2 μA
• Comutação fixa de 100 kHz a 2,5 MHz Frequência
• Sincroniza com Relógio Externo
• Tensão UVLO ajustável eHisterese
• Partida Suave Interna
• Corrente precisa ciclo a cicloLimite
• Térmica, sobretensão eRebatimento de FrequênciaProteção
• 0,8 V 1% de tensão internaReferência
• HSOIC de 8 terminais com PowerPAD™Pacote
• –40°C a 150°C TJ OperandoFaixa
• Crie um design personalizado usando oTPS54360 como WEBENCH® Power Designer
Aplicações de TPS54360DDAR
• Sistemas de energia industriais, automotivos e de comunicação de 12 V, 24 V e 48 V
Classificações ambientais e de exportação de TPS54360DDAR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
