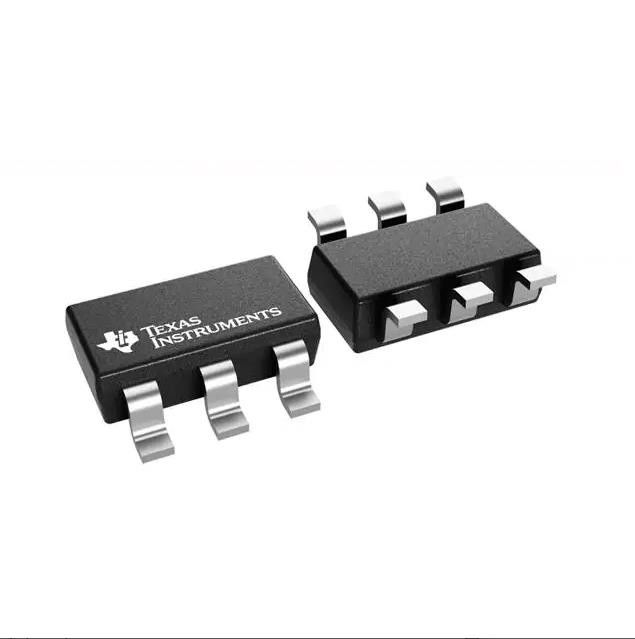

TPS563200DDCR IC Reg Buck Adj 3a Tsot23-6 Buck Regulator Ic
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS563200DDCR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Função: | Abaixador |
|---|---|---|---|
| Configuração de saída: | Positivo | Topologia: | Fanfarrão |
| Tipo da saída: | ajustável | Número de saídas: | 1 |
| Tensão - entrada (minuto): | 4.5V | Tensão - entrada (máximo): | 17V |
| Realçar: | TPS563200DDCR IC,Ajuste 3A TSOT23-6 de IC REG BUCK,TPS563200DDCR Buck Regulator Ic |
||
Descrição de produto
TPS563200DDCR IC Reg Buck Adj 3a Tsot23-6 Buck Switching Regulator
|
Saída 0.76V 1 3A SOT-23-6 fina, TSOT-23-6 ajustável do positivo de Buck Switching Regulator IC
|
Especificações de TPS563200DDCR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Reguladores de tensão - reguladores de interruptor da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | D-CAP2™, Eco-Mode™ |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Estado do produto | Ativo |
| Função | Abaixador |
| Configuração de saída | Positivo |
| Topologia | Fanfarrão |
| Tipo da saída | Ajustável |
| Número de saídas | 1 |
| Tensão - entrada (minuto) | 4.5V |
| Tensão - entrada (máximo) | 17V |
| Tensão - saída (minuto/fixado) | 0.76V |
| Tensão - saída (máxima) | 7V |
| Atual - saída | 3A |
| Frequência - interruptor | 650kHz |
| Retificador síncrono | Sim |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | SOT-23-6 fino, TSOT-23-6 |
| Pacote do dispositivo do fornecedor | SOT-23-THIN |
| Número baixo do produto | TPS563200 |
Características de TPS563200DDCR
• TPS562200 - conversor 2A com integrado 122 mΩ e 72 FETs de mΩ
• TPS563200 - conversor 3A com integrado 68 mΩ e 39 FETs de mΩ
• Controle do modo de D-CAP2™ para a resposta transiente rápida
• Escala de tensão entrada: 4,5 V a 17 V
• Escala da tensão da saída: 0,76 V a 7 V
• 650 quilohertz de frequência de comutação
• Pulso-faixa clara avançada de Eco-mode™
• ΜA de 10 atual da baixa parada programada menos
• Precisão da tensão do feedback de 1% (25°C)
• Partida de tensão Pre-inclinada da saída
• Limite da sobrecarga do Ciclo-Por-ciclo
• Proteção do Undervoltage do Soluço-modo
• proteções da Não-trava OVP, do UVLO e do TSD
• Começo macio fixo: 1 Senhora
• Crie projetam com ferramentas de WEBENCH
Aplicações de TPS563200DDCR
• Fonte de alimentação da tevê de Digitas
• Jogadores altos de Blu-ray Disc™ da definição
• Terminal de casa dos trabalhos em rede
• Caixa superior ajustada de Digitas (STB)
Classificações ambientais & da exportação de TPS563200DDCR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
