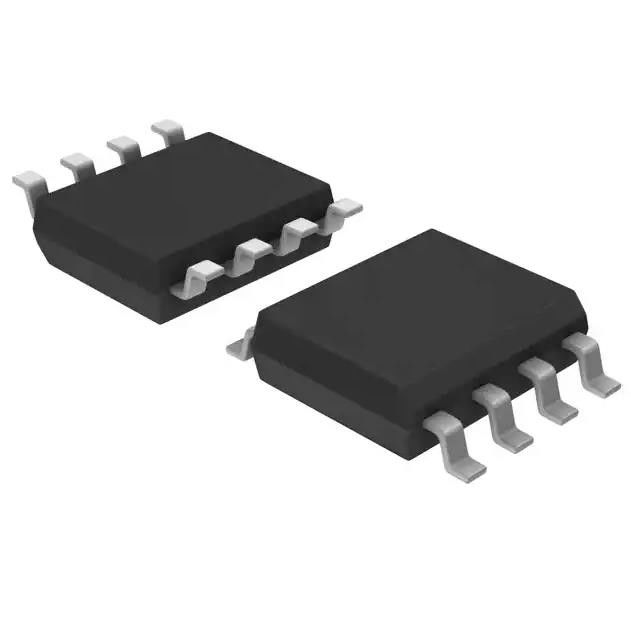

Sensor de temperatura Chip Current Sensor de ACS725LLCTR-05AB-T 5A 1 8-SOIC
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | ACS725LLCTR-05AB-T |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | ACS725LLCTR-05AB-T | Atual - detectando: | 5A |
|---|---|---|---|
| Número de canais: | 1 | Sensibilidade: | 264mV/A |
| Frequência: | C.C. ~ 120kHz | Linearidades: | ±1.5% |
Descrição de produto
Sensor de temperatura Chip Current Sensor de ACS725LLCTR-05AB-T 5A 1 8-SOIC
Canal atual Hall Effect do sensor 5A 1, 8-SOIC bidirecional diferencial (0,154", largura de 3.90mm)
Os terminais do trajeto condutor são isolados eletricamente do sensor conduzem (pinos 5 a 8). Isto permite
ACS725 sensor atual IC a ser usado em aplicações atuais do sentido do alto-lado sem o uso de amplificadores diferenciais do alto-lado
ou outras técnicas caras do isolamento.
Características de ACS725LLCTR-05AB-T
• AEC-Q100 qualificou
• Salão diferencial que detecta campos do comum-modo das rejeições
• a resistência preliminar do condutor de 1,2 mΩ para a perda de baixa potência e a corrente alta do inrush suportam a capacidade
• O protetor integrado elimina virtualmente o acoplamento capacitivo do condutor atual para morrer, extremamente suprimindo a saída
ruído devido aos transeuntes altos de dv/dt
• Desempenho líder de mercado do ruído com largura de banda extremamente melhorada com as técnicas de projeto proprietárias do amplificador e do filtro
• Largura de banda alta 120 quilohertz de saída análoga por tempos do sponse do fasterre em aplicações do controle
• O pino do filtro permite que o usuário filtre a saída para a definição melhorada em uma mais baixa largura de banda
• Os circuitos digitais integrados Patented da compensação de temperatura permitem a precisão próxima do laço fechado sobre
temperatura em um sensor do aberto-laço
• Pegada pequena, pacote do perfil baixo SOIC8 apropriado para aplicações espaço-forçadas
• O pino do filtro simplifica a largura de banda que limita para a melhor definição em umas mais baixas frequências
Especificações de ACS725LLCTR-05AB-T
|
Mfr
|
Microsistemas allegro
|
|
Série
|
Automotivo, AEC-Q100
|
|
Produto
|
ACS725LLCTR-05AB-T
|
|
Para medir
|
AC/DC
|
|
Tipo do sensor
|
Hall Effect, diferencial
|
|
Atual - detectando
|
5A
|
|
Número de canais
|
1
|
|
Saída
|
Ratiometric, tensão
|
|
Sensibilidade
|
264mV/A
|
|
Frequência
|
C.C. ~ 120kHz
|
|
Linearidades
|
±1.5%
|
|
Precisão
|
±0.9%
|
|
Tensão - fonte
|
3V ~ 3.6V
|
|
Tempo de resposta
|
4µs
|
|
Atual - fonte (máxima)
|
14mA
|
|
Temperatura de funcionamento
|
-40°C ~ 150°C (TA)
|
|
Polarização
|
Bidirecional
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
8-SOIC (0,154", largura de 3.90mm)
|
|
Número baixo do produto
|
ACS725
|
escala (̊ −10
Classificações ambientais & da exportação
com avck-
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
APLICAÇÕES de ACS725LLCTR-05AB-T
