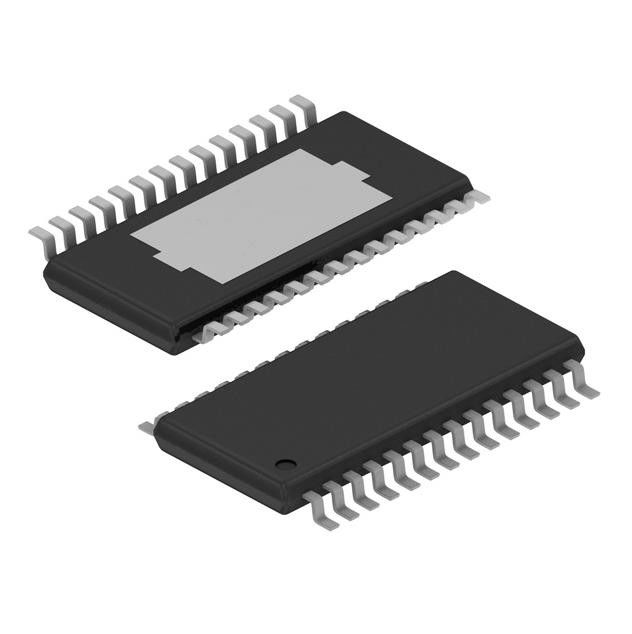

N-canal 2.5A 28-HTSSOP do 1:1 do interruptor de alimentação TPS4H160BQPWPRQ1/motorista
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | TPS4H160BQPWPRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | TPS4H160BQPWPRQ1 | Número de saídas: | 4 |
|---|---|---|---|
| Relação - entrada: Saída: | 1:1 | Relação: | De ligar/desligar |
| Tensão - carga: | 3,4 V ~ 40 V | Atual - saída (máxima): | 2.5A |
| RDS em (tipo): | 165mOhm | Pacote do dispositivo do fornecedor: | 28-HTSSOP |
Descrição de produto
Microplaqueta do sensor de temperatura de TTL SOT-23-6 do Trilho-à-trilho de TLV3501AIDBVT IC CMOS
O dispositivo TPS4H160-Q1 é inteiramente interruptor esperto protegido do alto-lado do quadchannel com os quatro integrados
FETs do poder de 160-mΩ NMOS. Os diagnósticos completos e o sentido atual da alto-precisão permitem o controle inteligente da carga.
Um limite atual ajustável externo melhora a confiança do sistema inteiro limitando a corrente do inrush ou da sobrecarga.
Características de TPS4H160BQPWPRQ1
• Qualificado para aplicações automotivos
• AEC-Q100 qualificou com os seguintes resultados:
– Categoria 1 da temperatura do dispositivo: – 40°C à variação da temperatura de funcionamento ambiental do asd 125°C
– Nível H3A da classificação de HBM ESD do dispositivo
– Nível C4B da classificação do dispositivo CDM ESD
• Segurança funcional capaz
– Documentação disponível para ajudar ao projeto de sistema funcional da segurança
• Interruptor esperto do Alto-lado do mΩ do Quadrilátero-canal 160 com diagnósticos completos
– Versão A: Saída de Digitas do Aberto-dreno
– Versão B: Saída análoga do Atual-sentido
• Tensão de funcionamento larga 3,4 V a 40 V
• Corrente à espera Ultralow, < 500="" nA="">
• Sentido atual da Alto-precisão: ±15% sob a carga de >25-mA
• Limite atual ajustável com resistor externo, ±15% sob a carga de >500 miliampère
• Proteção
– Proteção Curto-à-terra pelo limite atual (interno ou externo)
– Parada programada térmica com a trava fora da opção e do balanço térmico
– Braçadeira de tensão negativa da carga indutiva com taxa de pântano aperfeiçoada
Especificações de TPS4H160BQPWPRQ1
|
Mfr
|
Texas Instruments
|
|
Série
|
Automotivo, AEC-Q100
|
|
Produto
|
TPS4H160BQPWPRQ1
|
|
Tipo do interruptor
|
Uso geral
|
|
Número de saídas
|
4
|
|
Relação - entrada: Saída
|
1:1
|
|
Configuração de saída
|
Lado alto
|
|
Tipo da saída
|
N-canal
|
|
Relação
|
De ligar/desligar
|
|
Tensão - carga
|
3.4V ~ 40V
|
|
Tensão - fonte (Vcc/Vdd)
|
Não exigido
|
|
Atual - saída (máxima)
|
2.5A
|
|
RDS em (tipo)
|
165mOhm
|
|
Tipo entrado
|
Não-inversão
|
|
Características
|
Bandeira do estado
|
|
Proteção da falha
|
Limitação atual (fixada), sobre a temperatura
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C (TA)
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote do dispositivo do fornecedor
|
28-HTSSOP
|
|
Pacote/caso
|
28-PowerTSSOP (0,173", largura de 4.40mm)
|
|
Número baixo do produto
|
TPS4H160
|
Aplicações de TPS4H160BQPWPRQ1
• Motoristas Multichannel do diodo emissor de luz, motoristas do bulbo
• Interruptores Multichannel do Alto-lado para submódulos
• Relé Multichannel do Alto-lado, motoristas do solenoide
• Motoristas da saída do PLC Digital
Classificações ambientais & da exportação
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
