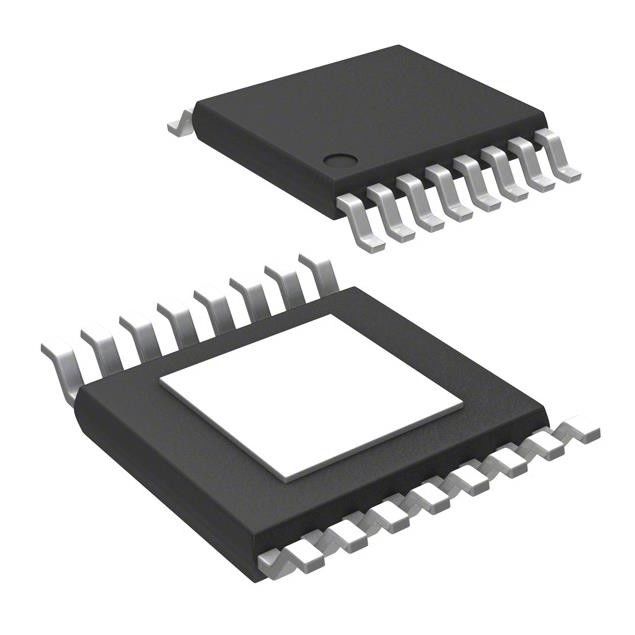

• TPS2HB16BQPWPRQ1 Chave de alimentação/driver do chip do sensor de temperatura 1:1 60A 16-HTSSOP
TPS2HB16BQPWPRQ1 Chave de alimentação/driver do chip do sensor de temperatura 1:1 60A 16-HTSSOP

TPS2HB16BQPWPRQ1 Chave de alimentação/driver do chip do sensor de temperatura 1:1 60A 16-HTSSOP

Detalhes do produto:

Lugar de origem: original
Marca: Original
Certificação: Original
Número do modelo: TPS2HB16BQPWPRQ1

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1
Preço: USD
Detalhes da embalagem: Caixa da caixa
Tempo de entrega: dias 1-3working
Termos de pagamento: T/T
Habilidade da fonte: 100.000
Melhor preço Contato

Informação detalhada

Número da peça: TPS2HB16BQPWPRQ1 Número de saídas: 2
Relação - entrada: Saída: 1:1 Relação: De ligar/desligar
Tensão - carga: 3V ~ 28V Atual - saída (máxima): 60A
RDS em (tipo): 16mOhm Temperatura de funcionamento: -40°C ~ 125°C

Descrição de produto

TLV3501AIDBVT IC CMOS Rail-to-Rail TTL SOT-23-6 Chip Sensor de Temperatura



O TPS2HB16-Q1 também fornece um sensor de corrente analógico de alta precisão que permite melhor carga
diagnósticos.Ao relatar a corrente de carga e a temperatura do dispositivo para um sistema MCU, o dispositivo permite
manutenção preditiva e diagnóstico de carga que melhora a vida útil do sistema.O TPS2HB16-Q1 está disponível em um HTSSOP
pacote que permite reduzir a pegada de PCB.



Características deTPS2HB16BQPWPRQ1



• Qualificado para aplicações automotivas
• AEC-Q100 qualificado com os seguintes resultados:
– Grau de temperatura do dispositivo 1: TA = Faixa de temperatura operacional ambiente de –40°C a 125°C
– Nível de classificação 2 do dispositivo HBM ESD
– Nível de classificação C4B do dispositivo CDM ESD
– Suporta despejo de carga de 40 V
• Interruptor de lado alto inteligente de canal duplo com RON de 16 mΩ (TJ = 25°C)
• Melhorar a confiabilidade do nível do sistema por meio de limitação de corrente ajustável
– Limite de corrente ajustável de 4,1 A a 48,5 A e fixado internamente em 60 A
• Proteção de saída integrada robusta:
- Proteção térmica integrada
– Proteção contra curto-circuito/bateria
– Proteção contra eventos de bateria reversa, incluindo ativação automática com tensão reversa
- Desligamento automático se ocorrer perda de bateria/terra
– Braçadeira de saída integrada para desmagnetizar cargas indutivas
- Tratamento de falhas configurável
• A saída de detecção analógica pode ser configurada para medir com precisão:
– Carregar corrente
– Temperatura do dispositivo
• Fornece indicação de falha através do pino SNS
– Detecção de carga aberta e curto-circuito na bateria



Especificações deTPS2HB16BQPWPRQ1



produtos
TPS2HB16BQPWPRQ1
Tipo de interruptor
Propósito geral
Número de saídas
2
Relação - Entrada:Saída
1:1
Configuração de saída
Lado alto
Tipo de saída
Canal N
Interface
Ligado desligado
Tensão - Carga
3V ~ 28V
Tensão - Alimentação (Vcc/Vdd)
Não requerido
Corrente - Saída (Máx.)
60A
Rds On (Tipo)
16mOhm
Tipo de entrada
-
Características
-
Proteção contra falhas
Limitação de Corrente (Ajustável), Sobretemperatura
Temperatura de operação
-40°C ~ 125°C (TA)
Tipo de montagem
Montagem em superfície
Pacote de dispositivos do fornecedor
16-HTSSOP
Pacote / Estojo
16-PowerTSSOP (0,173", 4,40 mm de largura)
Número do produto base
TPS2HB16



Aplicações deTPS2HB16BQPWPRQ1



• Módulo de exibição automotiva
• Módulos ADAS
• Módulo de conforto do assento
• Unidade de controle de transmissão
• Módulo de controle HVAC
• Módulos de controle da carroceria
• iluminação LED
• Lâmpadas 2x27W



Classificações Ambientais e de Exportação



ATRIBUTO DESCRIÇÃO
Status RoHS Compatível com ROHS3
Nível de Sensibilidade à Umidade (MSL) 3 (168 horas)
Estado REACH REACH afetado
ECCN EAR99
HTSUS 8542.39.0001
