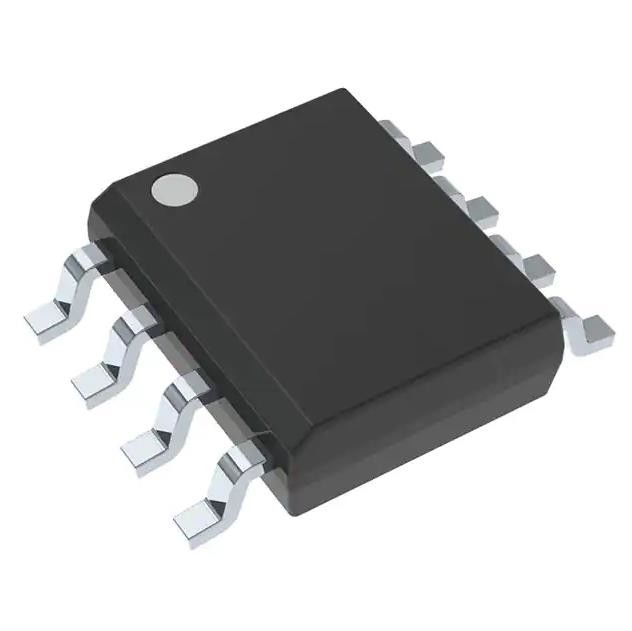

SN65MLVD200DR Integrated Circuit Chip 1/1 de transceptor meio LVDS 8-SOIC

Descrição de produto

SN65MLVD200DR Integrated Circuit Chip 1/1 de transceptor meio LVDS 8-SOIC

1/1 de transceptor meio LVDS, 8-SOIC multiponto

Características de SN65MLVD200ADRG4

30-Ω linha diferencial de baixa voltagem motoristas
e receptores para sinalizar o † das taxas até
100 Mbps
? Dissipação de poder em 100 Mbps
– Motorista: 50 mW típicos
– Receptor: 30 mW típicos
? Encontra ou excede a revisão atual de
M-LVDS TIA/EIA-899 padrão para
Intercâmbio de dados multiponto
? Motorista controlado Output Voltage Transition
Épocas para a qualidade de sinal melhorada
? – 1-V à escala da tensão do Comum-modo 3.4-V
Permite transferência de dados com até 2 V de
Ruído à terra
? O tipo-1 receptores incorpora 25 milivolt de
Histerese
O tipo-2 receptores fornece um offset
(100 milivolt) ponto inicial para detectar o Aberto-circuito
e condições do Quietude-ônibus
? Opera-se de uma única fonte 3.3-V
? Tempos de atraso tipicamente 2,3 da propagação ns
para os motoristas e os 5 ns para receptores
? Ligação inicial/abaixo do motorista Pulso-livre
? Motorista Handles Operation Into
Contínuo procurar um caminho mais curto sem dano
? O ônibus fixa a impedância alta quando deficiente
ou VCC ≤ 1,5 V
? dispositivos 200-Mbps disponíveis
(SN65MLVD201, 203, 206, e 207)

Especificações de SN65MLVD200ADRG4

escala (̊ −10

Classificações ambientais & da exportação

avck- do wh

Aplicações de SN65MLVD200ADRG4

· Baixa potência, de alta velocidade, Curto-alcance Altemative a TIA/EIA-485

· Placa traseira ou dados multipontos cabografados e pulso de disparo
