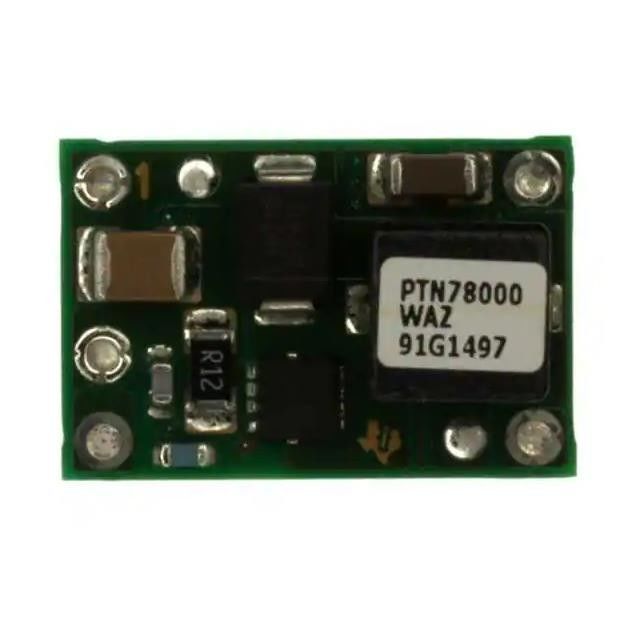

Circuito integrado Chip Converter 1 de PTN78000WAZ 2,5 ~ 12.6V 1.5A 7V - 36V
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | PTN78000WAZ |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | PTN78000WAZ | Número de saídas: | 1 |
|---|---|---|---|
| Tensão - entrada (minuto): | 7V | Tensão - entrada (máximo): | 36V |
| Tensão - saída: | 1 2,5 ~ 12.6V | Atual - saída (máxima): | 1.5A |
| Temperatura de funcionamento: | -40°C ~ 85°C | Eficiência: | 91% |
Descrição de produto
Circuito integrado Chip Converter 1 de PTN78000WAZ 2,5 ~ 12.6V 1.5A 7V - 36V
Saída Não-isolada 2,5 do conversor 1 da C.C. da C.C. de PoL Module ~ 12.6V 1.5A 7V - entrada 36V
Características de PTN78000WAZ
corrente de saída 1.5-A · Tensão da Largo-entrada
(7V a 36 V) (15V a 36 V)
A tensão da Largo-saída ajusta (2.5V a V) 12,6 (11.85V a 22V)
Eficiência elevada (até 95%)
De ligar/desligar iniba
Fechamento do Undervoltage
Limite da corrente de saída
Parada programada de temperatura excessiva
Temperatura de funcionamento: - 40°C a 85°C
Pacote de superfície da montagem disponível
Especificações de PTN78000WAZ
|
Mfr
|
Texas Instruments
|
|
Série
|
PTN78000W
|
|
Produto
|
PTN78000WAZ
|
|
Tipo
|
PoL Module Não-isolado
|
|
Número de saídas
|
1
|
|
Tensão - entrada (minuto)
|
7V
|
|
Tensão - entrada (máximo)
|
36V
|
|
Tensão - saída 1
|
2,5 ~ 12.6V
|
|
Tensão - saída 2
|
-
|
|
Tensão - saída 3
|
-
|
|
Atual - saída (máxima)
|
1.5A
|
|
Aplicações
|
ITE (anúncio publicitário)
|
|
Características
|
OCP, OTP, UVLO
|
|
Temperatura de funcionamento
|
-40°C ~ 85°C
|
|
Eficiência
|
91%
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
Módulo 5-SMD
|
|
Tamanho/dimensão
|
0,75" L x 0,50" W x 0,36" H (19.1mm x 12.7mm x 9.1mm)
|
|
Número baixo do produto
|
PTN78000
|
escala (̊ −10
Classificações ambientais & da exportação
avck- do wh
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE afetado |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
APLICAÇÕES de PTN78000WAZ
Controles de uso geral, industriais,
Sistemas da ATAC, teste e medida, instrumentação médica, de adaptadores de AC/DC veículos, fuzileiro naval, e aviónica
