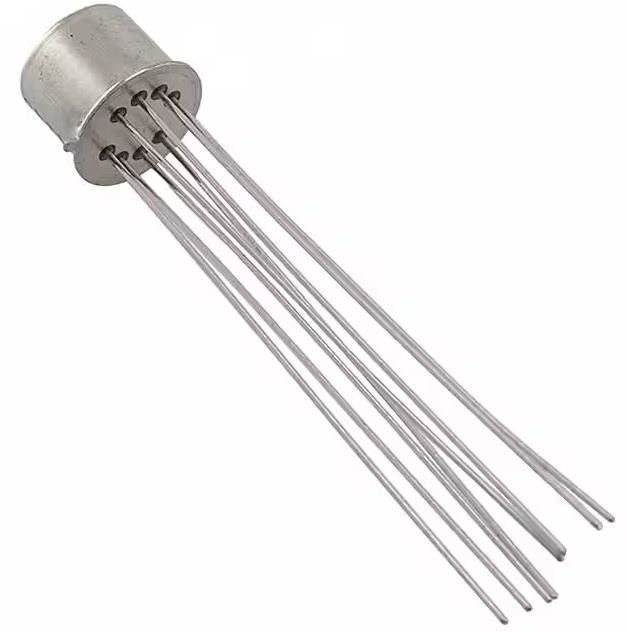

Relé de uso geral DPDT de JMAW-26XL (2 formulário C) através do furo
GEN PURPOS DPDT 1A 26.5VDC do RELÉ
Tipo de produto características de JMAW-26XL
| Tipo do cerco selado hermeticamente |
| Tipo forças armadas do relé/elevado desempenho aeroespacial |
| Bobine o travamento sem |
| Tipo de produto relé |
| Motorista Without do MOSFET |
Características elétricas de JMAW-26XL
O sistema magnético da bobina Não-polarizou, Monostable
Vibração 30G's, 10 – 3000Hz
Sistema de impulso C.C.
Choque 75G's, 6ms
Miliwatts da medida de poder da bobina
O relé da grade TO-5/.100 entrou a tensão 26,5 VDC
Diodo da supressão da bobina sem
Bobine a tensão 26,5 VDC
Resistência de bobina do relé da grade TO-5/.100 1560 Ω
Avaliação de poder da bobina do relé da grade TO-5/.100 (C.C.) 450 mW
Diodo da proteção da polaridade da bobina sem
Tensão de comutação do contato de relé da grade TO-5/.100 28 (máximos)
Contacte características de JMAW-26XL
Classe atual do contato de baixo nível – 1 A
Formulário C do arranjo de contato 2 do relé da grade TO-5/.100, DPDT, 2 C/O
Avaliação atual 1 A do contato de relé da grade TO-5/.100
Características da terminação de JMAW-26XL
O tipo da terminação conduz por muito tempo
Especificações de JMAW-26XL
| TIPO |
DESCRIÇÃO |
| Categoria |
Relés |
| Relés do sinal, até 2 ampères |
| Mfr |
TE Connectivity Aerospace, defesa e fuzileiro naval |
| Série |
Militar, MIL-R-39016/9, miliampère, CII |
| Pacote |
Volume |
| Estado do produto |
Ativo |
| Montando o tipo |
Através do furo |
| Tensão da bobina |
26.5VDC |
| Formulário do contato |
DPDT (2 formulário C) |
| Avaliação do contato (corrente) |
1 A |
| Tensão de comutação |
115VAC, 28VDC - máximo |
| Tipo da bobina |
Não travando |
| Características |
- |
| Estilo da terminação |
Pin do PC |
| Avaliação do selo |
Selado - hermeticamente |
| Isolação da bobina |
- |
| Deve operar a tensão |
14,2 VDC |
| Deve liberar a tensão |
1,37 VDC |
| Opere o tempo |
Senhora 2 |
| Tempo da liberação |
Senhora 1,5 |
| Temperatura de funcionamento |
-65°C ~ 125°C |
| Material do contato |
Paládio de prata (AgPd), ouro (Au) |
| Tipo do relé |
Uso geral |
| Resistência de bobina |
1560 ohms |
| Número baixo do produto |
JMAW-26 |
