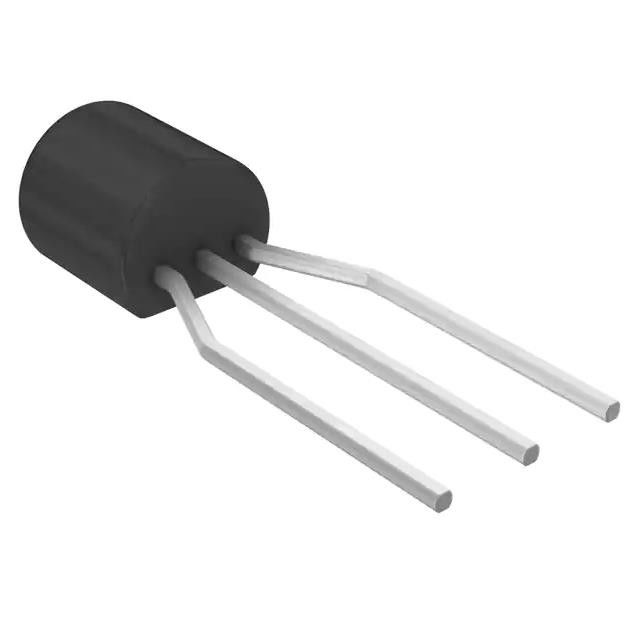

Chip Sensor de Temperatura LM335AZT SENSOR ANALÓGICO -40C-100C TO92-3
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | LM335AZT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
|
Informação detalhada |
|||
| Tipo do sensor: | Analógico, Local | Detectando a temperatura - local: | -40°C ~ 100°C |
|---|---|---|---|
| Definição: | 10mV/°K | Precisão - o mais altamente (mais baixo): | ±3°C (±5°C) |
| Condição de teste: | 25°C (- 40°C ~ 100°C) | Temperatura de funcionamento: | -40°C ~ 100°C |
Descrição de produto
Chip Sensor de Temperatura LM335AZT SENSOR ANALÓGICO -40C-100C TO92-3
Características do LM335AZT
■ Calibrado diretamente em °K
■ Precisão inicial de 1°C
■ Opera de 450µA a 5mA
■ Impedância dinâmica inferior a 1Ω
Descriçãode LM335AZT
O LM135, LM235, LM335 são sensores de temperatura de precisão que podem ser facilmente calibrados.Eles operam como um Zener de 2 terminais e a tensão de ruptura é diretamente proporcional à temperatura absoluta em 10mV/°K.
O circuito possui impedância dinâmica inferior a 1Ω e opera na faixa de corrente de 450µA a 5mA sem alteração de suas características.
Calibrados a +25°C, o LM135, LM235 e LM335 têm um erro típico de menos de 1°C em uma faixa de temperatura de 100°C.Ao contrário de outros sensores, o LM135, LM235, LM335 tem uma saída linear.
Especificações do LM335AZT
|
Mfr
|
STMicroeletrônica
|
|
Series
|
-
|
|
Status do produto
|
Ativo
|
|
Tipo de sensor
|
Analógico, Local
|
|
Temperatura de Detecção - Local
|
-40°C ~ 100°C
|
|
Sensor de temperatura - remoto
|
-
|
|
Tipo de saída
|
Tensão Analógica
|
|
Tensão - Fornecimento
|
-
|
|
Resolução
|
10mV/°K
|
|
Características
|
-
|
|
Precisão - Maior (Menor)
|
±3°C (±5°C)
|
|
Condição de teste
|
25°C (-40°C ~ 100°C)
|
|
Temperatura de operação
|
-40°C ~ 100°C
|
|
Tipo de montagem
|
Através do orifício
|
|
Pacote / Estojo
|
Leads formados TO-226-3, TO-92-3 (TO-226AA)
|
|
Pacote de dispositivos do fornecedor
|
TO-92-3
|
|
Número do produto base
|
LM335
|
Informações de aplicação do LM335AZT
Existe um método fácil de calibrar o dispositivo para maior precisão
A calibração de ponto único funciona porque a saída do LM135, LM235, LM335 é proporcional à temperatura absoluta com a saída extrapolada do sensor indo para 0 V a 0°K (-273,15°C).Os erros na tensão de saída versus temperatura são apenas de inclinação.Assim, uma calibração da inclinação em uma temperatura corrige erros em todas as temperaturas.
A saída do circuito (calibrado ou não) é dada pela equação:
VOT + VOTO x onde T é a temperatura desconhecida e To é a temperatura de referência (em °K).
Nominalmente, a saída é calibrada em 10mV/°K.
Devem ser tomadas precauções para garantir uma boa precisão de detecção.Como no caso de todos os sensores de temperatura, o autoaquecimento pode diminuir a precisão.O LM135, LM235 e LM335 devem operar com uma corrente baixa, mas suficiente para levar o sensor e seu circuito de calibração à temperatura máxima de operação
Se o sensor for usado em ambientes onde a resistência térmica é constante, os erros devido ao autoaquecimento podem ser calibrados externamente.Isso é possível se o circuito for polarizado com uma corrente estável à temperatura.O aquecimento será então proporcional à tensão do Zener e, portanto, à temperatura.Desta forma, o erro devido ao autoaquecimento é proporcional à temperatura absoluta como erros de fator de escala.
